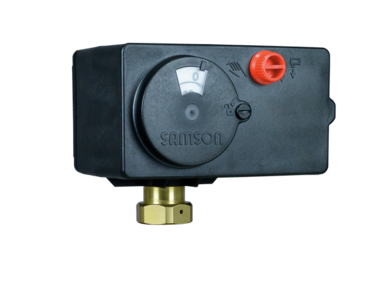

Siłownik elektryczny Samson 5827-N25, skok 12 mm/70s, 230V, sygnał analogowy
Siłownik elektryczny Samson 5827-N25, skok 12 mm/≈61 s, 230 V, sygnał analogowy to siłownik elektryczny do precyzyjnego pozycjonowania zaworów regulacyjnych w instalacjach HVAC i procesowych. Wersja 5827-N25 pracuje bez funkcji bezpieczeństwa, ze zintegrowanym pozycjonerem dla sygnałów ciągłych oraz zasilaniem sieciowym 230 V.
Specyfikacja
Kompaktowy napęd liniowy z przekładnią i śrubą toczną oraz cyfrowym pozycjonerem, który odwzorowuje sygnał sterujący na położenie trzpienia. Sprzężenie zwrotne stabilizuje punkt pracy i kompensuje zmienne obciążenia hydrauliczne. Wykonanie „N” (bez fail-safe) wyposażone jest w ręczne pokrętło do przesterowania. Połączenie z zaworem przy skoku 12 mm jest siłowe, co zapewnia pewny transfer siły i zgodność kinematyczną z trzpieniem. Prędkość skoku jest ustawialna w pozycjonerze; czas pełnego przebiegu w trybie normalnym wynosi około 61 s, a w trybach wolnym/szybkim odpowiednio około 89 s/33 s. Interfejs serwisowy umożliwia konfigurację oraz diagnostykę, w tym zmianę kierunku działania, zakresów sygnału i prędkości skoku
Dane techniczne
- typ sterowania – sygnał analogowy ciągły (pozycjoner)
- sygnał wejściowy – 0/2–10 V lub 0/4–20 mA
- sygnał zwrotny położenia – 0–10 V
- zasilanie – 100–240 V AC, 50/60 Hz (tolerancja 85–264 V AC), typowo 230 V
- skok roboczy – 12 mm
- czas przebiegu pełnego skoku – ok. 61 s (tryb normalny); około 89 s / 33 s (tryb wolny / szybki)
- siła nominalna – do 700 N (kierunek wysuwu)
- funkcje ochronne – wyłączniki momentowe, ochrona przed zablokowaniem
- sterowanie ręczne – pokrętło (wersja bez fail-safe)
- połączenie z zaworem – połączenie siłowe dla skoku 12 mm
- interfejs serwisowy – gniazdo RJ-12, konfiguracja i diagnostyka w TROVIS-VIEW
- stopień ochrony – IP54
- warunki otoczenia – praca 0–50 °C, magazynowanie −20…+70 °C
- materiały obudowy – tworzywo PPO wzmacniane włóknem szklanym
- masa – około 1 kg
- kompatybilność montażowa – m.in. zawory Samson 3214, 3222, 3226, 3213, 3260
Zastosowanie
Automatyczne pozycjonowanie zaworów regulacyjnych w węzłach cieplnych, stacjach wymiennikowych i centralach HVAC; regulacja temperatury i przepływu w obiegach grzewczych oraz chłodniczych; sterowanie w układach technologicznych wymagających ciągłego sygnału sterującego, stabilnego pozycjonowania oraz możliwości doboru prędkości skoku do dynamiki procesu.
