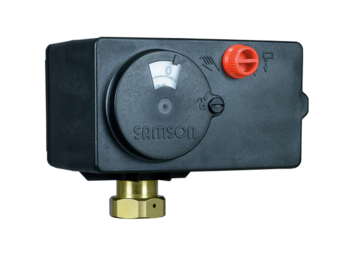

Siłownik elektryczny Samson 5827-N14, skok 6 mm/45s, 24V, sygnał analogowy
Siłownik elektryczny Samson 5827-N14, skok 6 mm/45s, 24V, sygnał analogowy to siłownik elektryczny do precyzyjnego pozycjonowania zaworów regulacyjnych w instalacjach HVAC i procesowych. Wersja bez funkcji bezpieczeństwa pracuje ze zintegrowanym pozycjonerem, który odwzorowuje sygnał sterujący na położenie trzpienia, zapewniając stabilną regulację w typowych warunkach eksploatacyjnych.
Specyfikacja
Kompaktowy napęd liniowy z przekładnią i napędem śrubowym, wyposażony w cyfrowy pozycjoner realizujący porównanie sygnału zadanego z pozycją rzeczywistą oraz kompensację zmian obciążenia i tarcia. Zintegrowane wyłączniki momentowe zabezpieczają mechanikę w położeniach krańcowych i przy przeciążeniu. Wykonanie N udostępnia ręczne przesterowanie pokrętłem po odłączeniu zasilania. Połączenie z zaworem dla skoku 6 mm realizowane jest jako połączenie siłowe, a parametry pozycjonera – kierunek działania, zakres sygnałów i prędkość skoku – są konfigurowalne lokalnie oraz przez interfejs serwisowy.
Dane techniczne
- typ sterowania – sygnał analogowy ciągły (wbudowany pozycjoner)
- sygnał wejściowy – 0/2–10 V lub 0/4–20 mA
- sygnał zwrotny położenia – 0–10 V
- zasilanie – 24 V AC 50/60 Hz lub 24 V DC
- skok roboczy – 6 mm
- czas przebiegu pełnego skoku – około 45 s (ustawienie wolne) / około 31 s (ustawienie normalne) / około 17 s (ustawienie szybkie)
- siła nominalna – do 700 N
- funkcje ochronne – wyłączniki momentowe, ochrona przed zablokowaniem
- sterowanie ręczne – pokrętło do przesterowania serwisowego
- połączenie z zaworem – połączenie siłowe dla skoku 6 mm
- interfejs serwisowy – gniazdo do konfiguracji i diagnostyki w oprogramowaniu narzędziowym
- stopień ochrony – IP54
- warunki otoczenia – praca 0–50 °C, magazynowanie −20…+70 °C
- materiały obudowy – tworzywo PPO wzmacniane włóknem szklanym
- kompatybilność montażowa – m.in. zawory Samson 3260, 3222, 3226, 3213, 3214
Zastosowanie
Automatyczne pozycjonowanie zaworów regulacyjnych w węzłach cieplnych, stacjach wymiennikowych i centralach HVAC, regulacja temperatury i przepływu w obiegach grzewczych oraz chłodniczych, a także sterowanie w układach technologicznych wymagających ciągłego sygnału sterującego i stabilnego pozycjonowania bez funkcji bezpieczeństwa.
