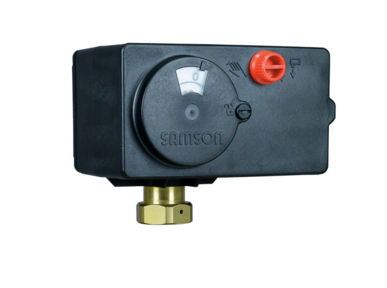

Siłownik elektryczny Samson 5827-A25, skok 12 mm/70s, 230V, sygnał analogowy
Siłownik elektryczny Samson 5827-A25, skok 12 mm/≈61 s, 230 V, sygnał analogowy to siłownik elektryczny do precyzyjnego pozycjonowania zaworów regulacyjnych w instalacjach HVAC i procesowych. Umożliwia sterowanie położeniem grzyba zaworu na podstawie sygnału ciągłego z wbudowanego pozycjonera, zapewniając stabilną i powtarzalną regulację bez potrzeby stosowania napędów pneumatycznych.
Specyfikacja
Kompaktowy napęd z wbudowanym układem pozycjonującym do sterowania sygnałem ciągłym. Silnik napędza przekładnię, której ruch przenoszony jest na trzpień współpracujący z kinematyką zaworu. Zintegrowane sprzężenie zwrotne porównuje sygnał zadany z pozycją rzeczywistą i kompensuje zmiany obciążenia hydraulicznego oraz tarcie, co przekłada się na stabilność punktu pracy. Mechaniczne wyłączniki momentowe chronią elementy wykonawcze, a awaryjne pozycjonowanie możliwe jest kluczem imbusowym po odłączeniu zasilania w wersji z funkcją bezpieczeństwa. Wykonanie 5827-A25 posiada działanie bezpieczeństwa „wysuw trzpienia przy zaniku zasilania”, skok znamionowy 12 mm oraz zasilanie sieciowe z szerokim zakresem dopuszczalnym, co odpowiada pracy przy 230 V AC. Czas pełnego przebiegu skoku w nastawie normalnej wynosi około 61 s; prędkość może być korygowana parametrycznie.
Dane techniczne
- typ sterowania – sygnał analogowy ciągły (pozycjoner)
- sygnał wejściowy – 0/2–10 V lub 0/4–20 mA (zakresy konfigurowalne w TROVIS-VIEW)
- zasilanie – 100–240 V AC, 50/60 Hz (tolerancja 85–264 V AC), typowo 230 V AC
- działanie bezpieczeństwa – wysuw trzpienia przy zaniku zasilania (Axx)
- skok roboczy – 12 mm (mocowanie force-locking)
- czas przebiegu pełnego skoku – ok. 61 s (nastawa „Normal”, możliwość regulacji)
- tryb pracy – pozycjonowanie proporcjonalne ze sprzężeniem zwrotnym; możliwość odwrócenia kierunku działania i pracy w split-range
- funkcje ochronne – wyłączniki momentowe, ochrona przed zablokowaniem, opcjonalne krańcówki mechaniczne
- sterowanie ręczne – awaryjne pozycjonowanie kluczem imbusowym po odłączeniu zasilania (wersje z fail-safe)
- montaż – bezpośredni na zaworach regulacyjnych SAMSON (m.in. 3214, 3222, 3226, 3213, 3260)
- interfejs serwisowy – konfiguracja i diagnostyka w TROVIS-VIEW (złącze RJ-12)
- opcje – nadajnik rezystancyjny 0–1000 Ω (dla wersji trójskokowych), krańcówki mechaniczne, silnik szybki
Zastosowanie
Automatyczne pozycjonowanie zaworów regulacyjnych w węzłach cieplnych, stacjach wymiennikowych i instalacjach HVAC, precyzyjna regulacja temperatury i przepływu w obiegach grzewczych oraz chłodniczych, sterowanie zaworami w układach technologicznych wymagających ciągłego sterowania analogowego i stabilnej pracy przy zmiennych obciążeniach.
