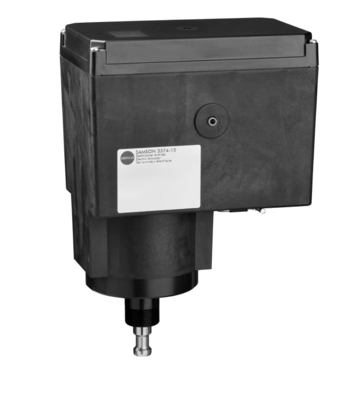

Siłownik elektryczny Samson 3374-26, skok 15 mm/120s, 24V, sygnał analogowy

Siłownik elektryczny Samson 3374-26, skok 15 mm/120 s, 24 V, sygnał analogowy to siłownik elektryczny do pozycjonowania liniowego zaworów regulacyjnych w instalacjach HVAC oraz w aplikacjach procesowych. Wersja 3374-26 pracuje z wbudowanym pozycjonerem i zasilaniem 24 V, a konstrukcja z centralnym mocowaniem pierścieniem umożliwia szybkie sprzęgnięcie z zaworami wyposażonymi w jarzmo. Zintegrowany układ bezpieczeństwa doprowadza siłownik do pozycji bezpiecznej przy zaniku zasilania.

Specyfikacja

Napęd liniowy z przekładnią planetarną i napędem śrubowym współpracujący z cyfrowym pozycjonerem, który odwzorowuje sygnał sterujący na położenie trzpienia oraz kompensuje tarcie i zmienne obciążenia. Elektronika pozycjonera udostępnia wejścia binarne i wyjście informacji o położeniu, a konfiguracja parametrów realizowana jest lokalnie oraz przez złącze serwisowe. Zespół sprężyn z elektromagnesem odpowiada za działanie bezpieczeństwa, automatycznie doprowadzając napęd do zdefiniowanej pozycji przy zaniku zasilania. Wersja z pozycjonerem i funkcją bezpieczeństwa nie przewiduje ręcznego przesterowania pokrętłem. Mocowanie w wykonaniu form A realizowane jest pierścieniem M30×1,5, co ułatwia montaż na zaworach z własnym jarzmem.

Dane techniczne

• typ sterowania – sygnał analogowy ciągły (wbudowany pozycjoner)
• sygnał wejściowy – 0/2–10 V lub 0/4–20 mA
• sygnał zwrotny położenia – 0/2–10 V lub 0/4–20 mA (zależnie od konfiguracji)
• zasilanie – 24 V AC 50/60 Hz lub 24 V DC
• skok roboczy – 15 mm
• czas przebiegu pełnego skoku – 120 s (nastawa normalna)
• siła nominalna – wysuw do 2 kN, powrót do 0,5 kN
• działanie bezpieczeństwa – sprężyna bezpieczeństwa z elektromagnesem, przestawienie do pozycji bezpiecznej przy zaniku zasilania
• montaż – form A, pierścień M30×1,5 (centralne mocowanie do zaworów z jarzmem)
• typ pracy – S1, praca ciągła
• wyposażenie opcjonalne – elektroniczne styki krańcowe, moduł RS-485 (Modbus RTU), wersja z trzema przyciskami sterującymi na pokrywie

Zastosowanie

Automatyczne pozycjonowanie zaworów regulacyjnych w węzłach cieplnych, stacjach wymiennikowych i centralach HVAC oraz w pętlach technologicznych wymagających sterowania ciągłego, stabilnej pracy przy zmiennych obciążeniach i wymogu przejścia do pozycji bezpiecznej w sytuacjach awaryjnych.
