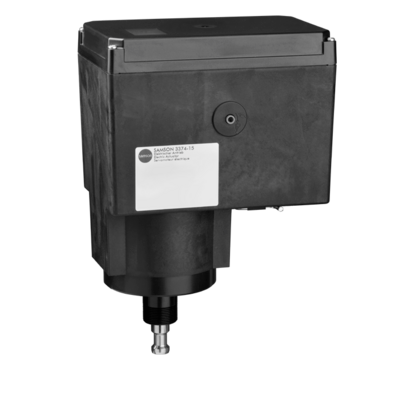

Siłownik elektryczny Samson 3374-21, skok 15 mm/120s, 230V, sygnał analogowy
Siłownik elektryczny Samson 3374-21, skok 15 mm/60 s, 230 V, sygnał analogowy to siłownik elektryczny do precyzyjnego pozycjonowania zaworów regulacyjnych w instalacjach HVAC i procesowych. Zapewnia bezpośrednie sterowanie położeniem grzyba zaworu na podstawie sygnału analogowego, umożliwiając stabilną i powtarzalną regulację bez potrzeby stosowania zewnętrznych napędów pneumatycznych.
Specyfikacja
Kompaktowy napęd elektryczny z wbudowanym pozycjonerem do sterowania sygnałem ciągłym. Silnik napędza przekładnię redukcyjną, która przenosi ruch na trzpień współpracujący z kinematyką zaworu. Zintegrowany układ sprzężenia zwrotnego stale porównuje sygnał zadany z aktualną pozycją i kompensuje tarcie oraz zmiany obciążenia hydraulicznego, co zapewnia stabilność punktu pracy. Ograniczniki momentowe chronią mechanikę, a funkcje konfiguracyjne pozycjonera pozwalają dostosować kierunek działania, zakres sygnału i prędkość skoku. Wykonanie 3374-21 przeznaczone jest do montażu z jarzmem (form B), z szybkim łączeniem do wybranych zaworów SAMSON. Zasilanie sieciowe 100–240 V AC (typowo 230 V) upraszcza integrację w obiektach nowych i modernizowanych, a obudowa jest przystosowana do pracy w typowych warunkach maszynowni i węzłów cieplnych
Dane techniczne
- typ sterowania – sygnał analogowy ciągły (wbudowany pozycjoner)
- sygnał wejściowy – 0/2–10 V lub 0/4–20 mA
- sygnał zwrotny położenia – 0/2–10 V lub 0/4–20 mA
- zasilanie – 100–240 V AC, 50/60 Hz (typowo 230 V AC)
- skok roboczy – 15 mm
- czas przebiegu pełnego skoku – 60 s (ustawienie normalne); 30 s (ustawienie szybkie)
- tryb pracy – pozycjonowanie proporcjonalne ze sprzężeniem zwrotnym
- funkcje ochronne – wyłączniki momentowe, zabezpieczenia elektroniczne pozycjonera
- sterowanie ręczne – możliwość przesterowania serwisowego zgodnie z wykonaniem
- montaż – zintegrowane jarzmo (form B); kompatybilność z wybranymi zaworami SAMSON serii V2001, 3214, 3260
- warunki otoczenia – praca w zakresie temperatur typowych dla instalacji HVAC
- okablowanie – zaciski w komorze przyłączeniowej; interfejs serwisowy do konfiguracji
- obudowa – tworzywo wzmocnione włóknem szklanym, przystosowane do pracy w maszynowniach
Zastosowanie
Automatyczne pozycjonowanie zaworów regulacyjnych w węzłach cieplnych, stacjach wymiennikowych i instalacjach HVAC; precyzyjna regulacja temperatury i przepływu w obiegach grzewczych oraz chłodniczych; sterowanie zaworami w układach, w których wymagane jest ciągłe sterowanie analogowe, stabilna praca przy zmiennych obciążeniach i możliwość doboru prędkości skoku do dynamiki procesu.
