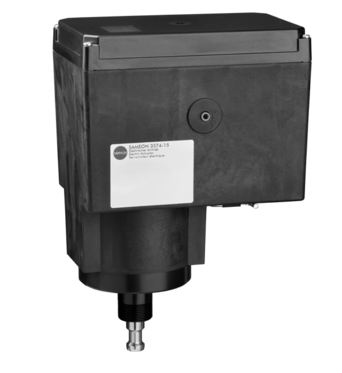

Siłownik elektryczny Samson 3374-21, skok 15 mm/120s, 230V, sygnał 3-pkt.
Siłownik elektryczny Samson 3374-21, skok 15 mm/120 s, 230 V, sygnał 3-pkt. to siłownik elektryczny do pozycjonowania zaworów regulacyjnych w instalacjach HVAC i procesowych. Wersja ze sterowaniem trójskokowym odwzorowuje sygnały otwórz–stop–zamknij na ruch trzpienia zaworu, zapewniając stabilne pozycjonowanie bez stosowania napędów pneumatycznych.
Specyfikacja
Kompaktowy napęd z silnikiem i przekładnią przenoszącą ruch na trzpień współpracujący z kinematyką zaworu. Sterowanie 3-punktowe realizowane jest przez dwa wejścia kierunkowe oraz funkcję zatrzymania, co umożliwia płynne dojazdy do pozycji roboczych. Zintegrowane wyłączniki momentowe zabezpieczają mechanikę w położeniach krańcowych i przy przeciążeniu. Ręczne pokrętło umożliwia przesterowanie serwisowe po odłączeniu zasilania. Obudowa i interfejs montażowy są dostosowane do typowych warunków pracy w maszynowniach i węzłach cieplnych, a konstrukcja przewiduje szybkie łączenie z zaworami regulacyjnymi zgodnie z instrukcją producenta.
Dane techniczne
- typ sterowania – sygnał 3-punktowy (otwórz–stop–zamknij)
- zasilanie – 230 V AC, 50/60 Hz
- skok roboczy – 15 mm
- czas przebiegu pełnego skoku – 120 s
- funkcje ochronne – wyłączniki momentowe, zabezpieczenie przed przeciążeniem
- sterowanie ręczne – pokrętło do przesterowania serwisowego
- połączenie z zaworem – montaż bezpośredni zgodnie z instrukcją producenta
- sygnał zwrotny położenia – opcjonalny nadajnik rezystancyjny lub styki krańcowe
- stopień ochrony – IP54
- warunki otoczenia – praca w warunkach typowych dla instalacji HVAC
- kompatybilność montażowa – m.in. zawory Samson 3214, 3222, 3226, 3213, 3260
Zastosowanie
Automatyczne pozycjonowanie zaworów regulacyjnych w węzłach cieplnych, stacjach wymiennikowych i centralach HVAC; regulacja temperatury i przepływu w obiegach grzewczych oraz chłodniczych; sterowanie w układach technologicznych wymagających prostego i niezawodnego sterowania trójskokowego oraz stabilnej pracy siłownika przy zmiennych obciążeniach.
