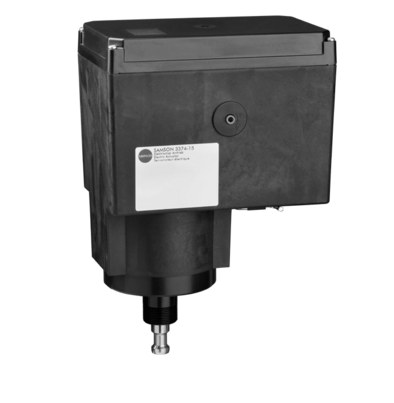

Siłownik elektryczny Samson 3374-15, skok 30 mm/240s, 230V, sygnał analogowy
Siłownik elektryczny Samson 3374-15, skok 30 mm/240 s, 230 V, sygnał analogowy to siłownik elektryczny do precyzyjnego pozycjonowania zaworów regulacyjnych w instalacjach HVAC i procesowych. Zapewnia bezpośrednie sterowanie położeniem grzyba zaworu na podstawie sygnału analogowego, umożliwiając stabilną i powtarzalną regulację bez potrzeby stosowania napędów pneumatycznych.
Specyfikacja
Kompaktowy napęd elektryczny z wbudowanym pozycjonerem do sterowania sygnałem ciągłym. Silnik napędza przekładnię redukcyjną, która przenosi ruch na trzpień współpracujący z kinematyką zaworu. Zintegrowany układ sprzężenia zwrotnego stale porównuje sygnał zadany z aktualną pozycją, kompensując tarcie i zmiany obciążenia hydraulicznego, dzięki czemu układ osiąga wysoką stabilność punktu pracy. Mechaniczne ograniczniki krańcowe i zabezpieczenie przeciążeniowe chronią elementy wykonawcze, a ręczne pokrętło umożliwia pozycjonowanie serwisowe bez zasilania. Konstrukcja przewiduje szybki montaż na korpusach zaworów regulacyjnych, z dopasowaniem skoku 30 mm i prędkości 240 s do wymagań aplikacji. Zasilanie 230 V upraszcza integrację w obiektach modernizowanych, a obudowa przystosowana jest do pracy w typowych warunkach maszynowni i węzłów cieplnych
Dane techniczne
- typ sterowania – sygnał analogowy ciągły
- sygnał wejściowy – 0/2–10 V lub 0/4–20 mA (konfigurowalnie)
- zasilanie – 230 V AC, 50/60 Hz
- skok roboczy – 30 mm
- czas przebiegu pełnego skoku – 240 s
- tryb pracy – pozycjonowanie proporcjonalne z wewnętrznym sprzężeniem zwrotnym
- funkcje ochronne – mechaniczne ograniczniki krańcowe, zabezpieczenie przed przeciążeniem
- sterowanie ręczne – pokrętło do przesterowania serwisowego
- montaż – jarzmo montażowe lub bezpośrednio na zaworach regulacyjnych
- temperatura otoczenia – zgodnie z wymaganiami instalacji HVAC i węzłów cieplnych
- okablowanie – zaciski śrubowe w komorze przyłączeniowej
- sygnał zwrotny położenia – wyjście analogowe lub stykowe (w zależności od wykonania)
- obudowa – konstrukcja kompaktowa do pracy w maszynowniach i węzłach cieplnych
Zastosowanie
Automatyczne pozycjonowanie zaworów regulacyjnych w węzłach cieplnych, stacjach wymiennikowych i instalacjach HVAC; precyzyjna regulacja temperatury i przepływu w obiegach grzewczych oraz chłodniczych; sterowanie zaworami w układach, w których wymagane jest ciągłe sterowanie analogowe i stabilna praca przy zmiennych obciążeniach.
