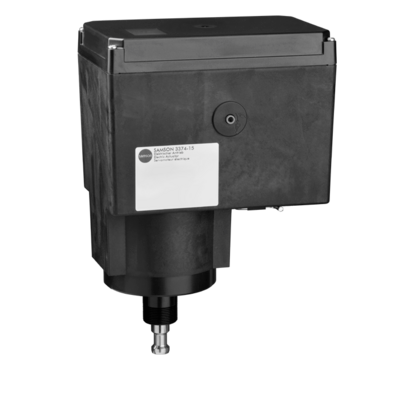

Siłownik elektryczny Samson 3374-11, skok 15 mm/120s, 230V, sygnał analogowy
Siłownik elektryczny Samson 3374-11, skok 15 mm/120 s, 230 V, sygnał analogowy to siłownik elektryczny do precyzyjnego pozycjonowania zaworów regulacyjnych w instalacjach HVAC i procesowych. Zapewnia bezpośrednie sterowanie położeniem grzyba zaworu na podstawie sygnału analogowego, umożliwiając stabilną i powtarzalną regulację bez potrzeby stosowania zewnętrznych napędów pneumatycznych.
Specyfikacja
Kompaktowy napęd elektryczny z wbudowanym pozycjonerem do sterowania sygnałem ciągłym. Silnik napędza przekładnię redukcyjną, która przenosi ruch na trzpień współpracujący z kinematyką zaworu. Zintegrowany układ sprzężenia zwrotnego stale porównuje sygnał zadany z aktualną pozycją, kompensując tarcie i zmiany obciążenia, co zapewnia stabilność punktu pracy. Mechaniczne ograniczniki krańcowe i zabezpieczenie przeciążeniowe chronią elementy wykonawcze, a ręczne pokrętło umożliwia pozycjonowanie serwisowe bez zasilania. Konstrukcja pozwala na szybki montaż na zaworach regulacyjnych, z dopasowaniem skoku i prędkości do wymagań aplikacji. Obudowa jest przystosowana do pracy w typowych warunkach maszynowni i węzłów cieplnych, a zasilanie 230 V upraszcza integrację w nowych oraz modernizowanych instalacjach
Dane techniczne
- typ sterowania – sygnał analogowy ciągły
- sygnał wejściowy – 0/2–10 V lub 0/4–20 mA
- zasilanie – 230 V AC, 50/60 Hz
- skok roboczy – 15 mm
- czas przebiegu pełnego skoku – 120 s
- tryb pracy – pozycjonowanie proporcjonalne ze sprzężeniem zwrotnym
- funkcje ochronne – mechaniczne ograniczniki krańcowe, zabezpieczenie przed przeciążeniem
- sterowanie ręczne – pokrętło do przesterowania serwisowego
- montaż – bezpośredni na zaworach regulacyjnych Samson (m.in. 3214, 3222, 3226)
- temperatura otoczenia – zgodnie z wymaganiami instalacji HVAC i węzłów cieplnych
- przyłącza elektryczne – zaciski śrubowe w komorze przyłączeniowej
- sygnał zwrotny położenia – wyjście analogowe lub stykowe w zależności od wykonania
- obudowa – konstrukcja kompaktowa do pracy w maszynowniach i węzłach cieplnych
Zastosowanie
Automatyczne pozycjonowanie zaworów regulacyjnych w węzłach cieplnych, stacjach wymiennikowych i instalacjach HVAC; precyzyjna regulacja temperatury i przepływu w obiegach grzewczych oraz chłodniczych; sterowanie zaworami w układach, w których wymagane jest ciągłe sterowanie analogowe i stabilna praca przy zmiennych obciążeniach
