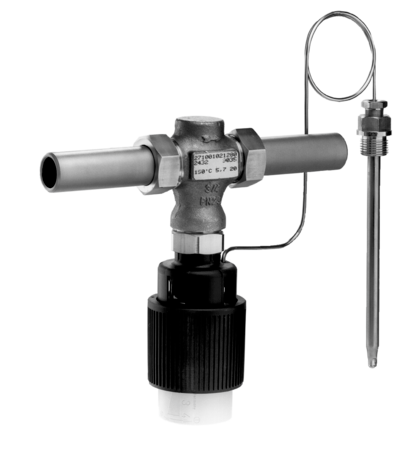

Regulator temperatury bezpośredniego działania Samson 43-2, DN32, kvs 12,5, PN25, końcówki do spawania
Regulator temperatury bezpośredniego działania Samson 43-2, DN32, kvs 12,5, PN25, końcówki do spawania to regulator przeznaczony do samoczynnej regulacji temperatury medium bez użycia zasilania zewnętrznego. Utrzymuje zadaną temperaturę poprzez proporcjonalne pozycjonowanie elementu zamykającego zaworu na podstawie sygnału z czujnika temperatury połączonego kapilarą z głowicą termostatyczną.
Specyfikacja
Układ składa się z zaworu regulacyjnego z końcówkami do spawania oraz zespołu termostatycznego czujnik–kapilara–głowica. Wzrost temperatury medium powoduje wzrost ciśnienia w czujniku, które przez kapilarę przenoszone jest na mieszek roboczy w głowicy i zamieniane na siłę pozycjonującą trzpień. Mechanizm bezpośredniego działania nie wymaga zasilania elektrycznego ani pneumatycznego, a wartość zadana ustawiana jest pokrętłem na głowicy. Konstrukcja zaworu przewiduje grzyb prowadzonego typu i wymienne gniazdo ułatwiające serwis oraz utrzymanie szczelności. Wykonanie spawalne korpusu umożliwia stabilną zabudowę w rurociągu; zaleca się montaż w odcinku prostym oraz zastosowanie filtra siatkowego po stronie zasilania. Dostępne są różne zakresy nastawy temperatury, a materiały czujnika i uszczelnień dobiera się do medium i warunków pracy.
Dane techniczne
- średnica nominalna – DN32
- współczynnik kvs – 12,5 m³/h
- ciśnienie znamionowe – PN25
- przyłącza – końcówki do spawania
- zakresy nastawy temperatury – 0–35°C / 25–70°C / 40–100°C / 50–120°C / 70–150°C
- kierunek działania – zawór domyka się przy wzroście temperatury powyżej nastawy
- element regulacyjny – grzyb prowadzonego typu, gniazdo wymienne
- materiał korpusu – stal węglowa lub żeliwo sferoidalne w zależności od wykonania
- materiały wewnętrzne – stal nierdzewna / mosiądz w zależności od wykonania
- uszczelnienia – EPDM lub FKM w zależności od medium
- temperatura medium – do 150°C w zależności od doboru materiałów i uszczelnień
- pozycja montażowa – rurociąg poziomy, głowica skierowana w dół
- wymagania instalacyjne – odcinki proste przed i za zaworem, filtr siatkowy po stronie zasilania
Zastosowanie
Utrzymywanie zadanej temperatury w wymiennikach ciepła, podgrzewaczach wody, węzłach cieplnych i instalacjach HVAC oraz lokalna regulacja temperatury w obiegach technologicznych cieczowych, gdzie wymagane jest działanie bez zasilania pomocniczego i odporność na zakłócenia pracy instalacji.
