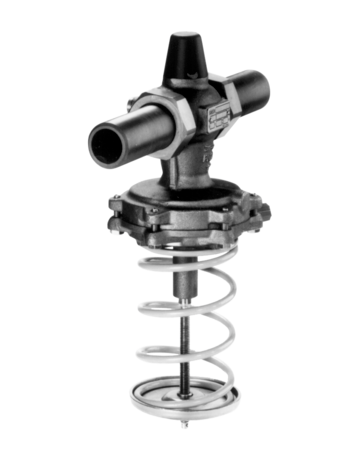

Regulator różnicy ciśnień z ograniczeniem przepływu Samson 46-6, DN15, kvs 2,5, PN16, końcówki do spawania
Regulator różnicy ciśnień z ograniczeniem przepływu Samson 46-6, DN15, kvs 2,5, PN16, końcówki do spawania to samoczynny regulator do stabilizacji różnicy ciśnień w gałęzi instalacji oraz mechanicznego ograniczenia przepływu medium. Urządzenie wykorzystuje energię ciśnienia roboczego, nie wymagając zasilania zewnętrznego, dzięki czemu utrzymuje przewidywalne warunki hydrauliczne w układach o zmiennym obciążeniu.
Specyfikacja
Zespół regulacyjny łączy zawór grzybkowy z wbudowaną, regulowaną kryzą oraz siłownik membranowy z komorami pomiarowymi. Sygnały ciśnienia z punktu zasilania i powrotu są doprowadzane liniami impulsowymi do siłownika, który ustala położenie grzyba względem gniazda. Regulator domyka zawór przy wzroście różnicy ciśnień, a kryza pełni funkcję elementu nastawczego i pomiarowego przepływu na podstawie kontrolowanego spadku ciśnienia. Konstrukcja z równoważonym grzybem ogranicza wpływ sił hydraulicznych i podnosi stabilność regulacji. Wykonanie z końcówkami do spawania umożliwia bezpośrednią integrację z rurociągami stalowymi; zalecane jest poprzedzenie zaworu filtrem oraz prowadzenie linii impulsowych zgodnie z kierunkiem przepływu zaznaczonym na korpusie.
Dane techniczne
- typ urządzenia: regulator różnicy ciśnień z ograniczeniem przepływu, samoczynny
- średnica nominalna: DN15
- współczynnik przepływu kvs: 2,5 m³/h
- klasa ciśnieniowa: PN16
- przyłącza: końcówki do spawania
- kierunek działania: zawór zamyka się przy wzroście różnicy ciśnień
- element nastawczy przepływu: kryza regulowana (pomiar metodą różnicy ciśnień)
- konstrukcja zaworu: grzybkowy, grzyb równoważony
- medium robocze: woda obiegowa, mieszaniny woda/glikol oraz inne media nieagresywne wobec materiałów wykonania
- temperatura medium: typowo do 130°C (w zależności od uszczelnień i wersji materiałowej)
- orientacja montażu: rurociąg poziomy, siłownik membraną w dół, zgodnie ze strzałką na korpusie
- zalecenia instalacyjne: filtr przed zaworem, zawory odcinające, prawidłowe poprowadzenie i odpowietrzenie linii impulsowych
Zastosowanie
Utrzymywanie stałej różnicy ciśnień i ograniczenie przepływu w węzłach cieplnych, podstacjach ciepłowniczych, obiegach grzewczych i wymiennikowych oraz w instalacjach technologicznych cieczy. Stabilizacja warunków pracy odbiorników, ochrona armatury przed nadprzepływem i redukcja wahań ciśnienia w budynkach mieszkalnych, obiektach komercyjnych i zakładach przemysłowych.
