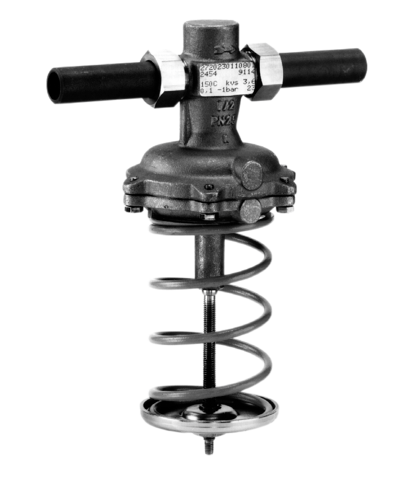

Regulator różnicy ciśnień Samson 45-4, DN15, kvs 2,5, zakres nastaw 0,1-1/0,5-2/1-4 bar, mont. na powrocie
Regulator różnicy ciśnień Samson 45-4, DN15, kvs 2,5, zakres nastaw 0,1–1 / 0,5–2 / 1–4 bar, montaż na powrocie to samoczynny regulator do stabilizacji różnicy ciśnień w gałęziach instalacji wodnych. Utrzymuje zadany poziom Δp po stronie odbiornika, kompensując wahania obciążenia hydraulicznego bez potrzeby zasilania zewnętrznego. Wersja do montażu na powrocie korzysta z linii impulsowych między przewodem zasilającym i powrotnym, zapewniając stabilny punkt pracy odbiorników.
Specyfikacja
Zespół regulacyjny łączy zawór grzybkowy z siłownikiem membranowym wyposażonym w komorę odniesienia i komorę pomiarową. Różnica ciśnień mierzona jest za pomocą linii impulsowych pobranych z przewodu zasilającego i powrotnego, a przemieszczenie membrany ustala położenie grzyba względem gniazda. Regulator domyka się przy wzroście różnicy ciśnień, ograniczając nadmierny przepływ oraz chroniąc armaturę i odbiorniki. Zalecane jest poprzedzenie armatury filtrem oraz zapewnienie możliwości odpowietrzenia i okresowej kontroli linii impulsowych.
Dane techniczne
- średnica nominalna: DN15
- współczynnik przepływu kvs: 2,5 m³/h
- zakres nastawy różnicy ciśnień: 0,1–1 / 0,5–2 / 1–4 bar
- miejsce zabudowy: przewód powrotny instalacji
- kierunek działania: zawór zamyka się przy wzroście różnicy ciśnień
- konstrukcja zaworu: grzybkowy
- element wykonawczy: siłownik membranowy
- medium robocze: woda obiegowa, mieszaniny woda/glikol oraz inne media nieagresywne wobec materiałów wykonania
- orientacja montażu: zgodnie ze strzałką kierunku przepływu, zalecane ustawienie siłownika membraną w dół
- zalecenia instalacyjne: filtr przed zaworem, prawidłowe poprowadzenie i odpowietrzenie linii impulsowych, zawory odcinające do serwisu
Zastosowanie
Stabilizacja różnicy ciśnień w węzłach cieplnych, podstacjach ciepłowniczych, gałęziach grzewczych i obiegach z wymiennikami ciepła. Utrzymanie przewidywalnych warunków pracy odbiorników oraz ochrona przewodów i armatury przed skutkami wahań ciśnienia w budynkach mieszkalnych, komercyjnych i w instalacjach przemysłowych.
