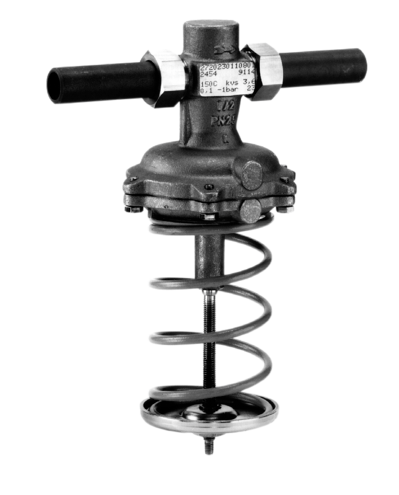

Regulator różnicy ciśnień Samson 45-2, DN50, kvs 20, zakres nastaw 0,2-1/0,5-2/1-4 bar, mont. na zasilaniu
Regulator różnicy ciśnień Samson 45-2, DN50, kvs 20, zakres nastaw 0,2–1 / 0,5–2 / 1–4 bar, montaż na zasilaniu to samoczynny regulator do stabilizacji różnicy ciśnień w gałęziach instalacji wodnych. Utrzymuje zadany poziom Δp po stronie odbiornika, kompensując wahania obciążenia hydraulicznego bez potrzeby zasilania zewnętrznego. Wersja do montażu na zasilaniu umożliwia prowadzenie pomiaru oraz sterowania z wykorzystaniem linii impulsowych między przewodem zasilającym i powrotnym.
Specyfikacja
Zespół regulacyjny łączy zawór grzybkowy z równoważonym grzybem oraz siłownik membranowy z komorą odniesienia i komorą pomiarową. Różnica ciśnień mierzona jest za pomocą linii impulsowych pobranych z przewodu zasilającego i powrotnego, a membrana przestawia położenie grzyba względem gniazda, stabilizując warunki przepływu. Regulator domyka się przy wzroście różnicy ciśnień, ograniczając nadmierny przepływ i chroniąc odbiorniki. Zalecane jest poprzedzenie armatury filtrem oraz zapewnienie możliwości odpowietrzenia i kontroli linii impulsowych.
Dane techniczne
średnica nominalna: DN50
współczynnik przepływu kvs: 20 m³/h
zakres nastawy różnicy ciśnień: 0,2–1 / 0,5–2 / 1–4 bar
miejsce zabudowy: przewód zasilający instalacji
kierunek działania: zawór zamyka się przy wzroście różnicy ciśnień
konstrukcja zaworu: grzybkowy, grzyb równoważony
element wykonawczy: siłownik membranowy
medium robocze: woda obiegowa, mieszaniny woda/glikol oraz inne media nieagresywne wobec materiałów wykonania
zalecenia instalacyjne: filtr przed zaworem, prawidłowe poprowadzenie i odpowietrzenie linii impulsowych, montaż zgodny ze strzałką kierunku przepływu
Zastosowanie
Stabilizacja różnicy ciśnień w węzłach cieplnych, podstacjach ciepłowniczych, gałęziach grzewczych i obiegach wymiennikowych. Utrzymanie przewidywalnych warunków pracy odbiorników oraz ochrona armatury i przewodów przed skutkami wahań ciśnienia w budynkach mieszkalnych, komercyjnych i w instalacjach przemysłowych.
