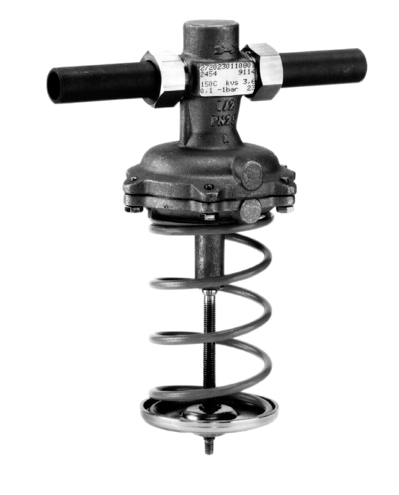

Regulator różnicy ciśnień Samson 45-2, DN40, kvs 16, zakres nastaw 0,2-1/0,5-2/1-4 bar, mont. na zasilaniu
Regulator różnicy ciśnień Samson 45-2, DN32, kvs 12,5, zakres nastaw 0,1–1 / 0,5–2 / 1–4 bar, montaż na zasilaniu to regulator różnicy ciśnień bez zasilania zewnętrznego, przeznaczony do utrzymywania zadanego spadku ciśnienia między przewodem zasilającym a powrotnym. Zapewnia stabilny rozdział przepływów i prawidłową pracę odbiorników w instalacjach grzewczych i przemysłowych.
Specyfikacja
Urządzenie składa się z zaworu jednogniazdowego z grzybem zrównoważonym oraz siłownika membranowego. Różnica ciśnień w instalacji przenoszona jest przewodem impulsowym na komorę siłownika, gdzie zamieniana jest na siłę pozycjonującą element zamykający. Zawór w stanie odciążonym pozostaje otwarty i zamyka się przy wzroście różnicy ciśnień powyżej nastawy. Wykonanie typu 45-2 przeznaczone jest do montażu w przewodzie zasilającym; sygnał z przewodu powrotnego doprowadzany jest zewnętrzną linią sterującą do komory niskiego ciśnienia. Korpus oferowany jest z nakrętkami przyłączeniowymi i końcówkami do spawania; dla wybranych średnic dostępne są także wersje kołnierzowe. Elementy czynne wykonano z materiałów odpornych na korozję, a dla mediów olejowych przewidziano uszczelnienia FKM. Zalecany montaż w poziomym odcinku rurociągu z siłownikiem skierowanym w dół, z zachowaniem odcinków prostych i z filtrem wstępnym po stronie zasilania.
Dane techniczne
- średnica nominalna – DN32
- współczynnik kvs – 12,5 m³/h
- zakres nastawy różnicy ciśnień – 0,1–1 bar / 0,5–2 bar / 1–4 bar
- ciśnienie znamionowe – PN25
- funkcja – zawór zamyka się przy wzroście różnicy ciśnień
- media robocze – woda i inne ciecze niepalne, powietrze i gazy niepalne
- temperatura medium – do 150 °C w zależności od wykonania
- przyłącza hydrauliczne – nakrętki przyłączeniowe z końcówkami do spawania; wersje kołnierzowe dla wybranych DN
- element regulacyjny – grzyb zrównoważony, gniazdo wymienne
- membrana i uszczelnienia – EPDM; opcjonalnie FKM dla mediów olejowych
- orientacja montażowa – wyłącznie poziomo, z siłownikiem skierowanym w dół
- miejsce instalacji – przewód zasilający, z zewnętrzną linią sterującą do strony niskiego ciśnienia
Zastosowanie
Regulacja różnicy ciśnień w węzłach cieplnych, podstacjach i instalacjach grzewczych z wymiennikami ciepła, stabilizacja hydrauliczna obiegów z zaworami regulacyjnymi i termostatycznymi po stronie odbiorów, ochrona armatury i rurociągów przed nadmierną różnicą ciśnień oraz ograniczenie hałasu i wahań przepływu w układach z wodą, cieczami niepalnymi oraz powietrzem i gazami obojętnymi w dopuszczalnym zakresie parametrów.
