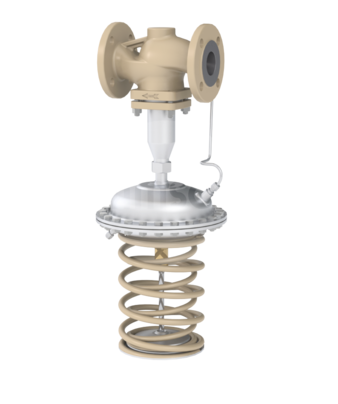

Regulator różnicy ciśnień Samson 42-24, DN40, kvs 20, PN25, zakres nastaw 0,1-0,6 bar, kołnierz
Regulator różnicy ciśnień Samson 42-24, DN 40, Kvs 20, PN 25, zakres nastaw 0,1–0,6 bar, kołnierz to samoczynny regulator do instalacji grzewczych i ciepłowniczych, który utrzymuje zadaną różnicę ciśnień po stronie instalacji. Działa bez zasilania zewnętrznego, wykorzystując energię medium. W odróżnieniu od wersji 42-34 (z ograniczeniem przepływu) odpowiada wyłącznie za stabilizację ∆p w chronionym obiegu.
Specyfikacja
Zespół regulacyjny składa się z zaworu grzybkowego oraz siłownika membranowego ze sprężyną nastawczą. Impulsy ciśnieniowe doprowadza się z punktów pomiarowych po obu stronach chronionego odcinka rurociągu (przewody impulsowe/kapilary). Przy wzroście różnicy ciśnień ponad wartość zadaną zawór przymyka się, utrzymując stały punkt pracy niezależnie od zmian obciążenia i pracy pomp. Konstrukcja dla DN 40 jest równoważona membranowo, co ogranicza siły odciśnieniowe działające na grzyb i poprawia dokładność regulacji. Korpus z żeliwa sferoidalnego zapewnia sztywność i trwałość, a elementy wewnętrzne z materiałów odpornych na korozję umożliwiają długoletnią eksploatację w wodzie obiegowej i mieszaninach woda/glikol. Przyłącza kołnierzowe w standardzie DIN (PN 25) ułatwiają montaż w rurociągach stalowych. Dla poprawnej pracy zaleca się montaż filtra przed zaworem, prawidłowe poprowadzenie przewodów impulsowych oraz zachowanie kierunku przepływu zgodnego ze strzałką na korpusie.
Dane techniczne
- typ urządzenia: regulator różnicy ciśnień
- średnica nominalna: DN 40
- współczynnik Kvs: 20 m³/h
- klasa ciśnieniowa: PN 25
- zakres nastawy różnicy ciśnień: 0,1 – 0,6 bar
- przyłącza: kołnierzowe (DIN)
- kierunek działania: zawór zamyka się przy wzroście różnicy ciśnień
- konstrukcja zaworu: grzybkowy, równoważony membranowo
- korpus: żeliwo sferoidalne EN-GJS-400-18-LT
- elementy wewnętrzne: stal/brąz (w zależności od wykonania)
- uszczelnienia: EPDM/PTFE (w zależności od wykonania)
- medium: woda obiegowa, mieszaniny woda/glikol
- zakres temperatury medium: typowo 5 – 150 °C
- orientacja montażu: rurociąg poziomy, zwykle na przewodzie powrotnym; siłownik membraną w dół
- zalecenia instalacyjne: filtr przed zaworem, prawidłowe wpięcie przewodów impulsowych, odpowietrzenie układu
Zastosowanie
Utrzymywanie stałej różnicy ciśnień w pionach, pętlach i sekcjach instalacji; ochrona zaworów regulacyjnych i odbiorników ciepła przed nadmierną ∆p; redukcja hałasu i wahań przepływu w układach zmiennoprzepływowych, węzłach cieplnych oraz obiegach z wymiennikami ciepła. Dzięki stabilizacji ∆p regulator poprawia autorytet zaworów regulacyjnych i zapewnia przewidywalną, energooszczędną pracę systemu.
