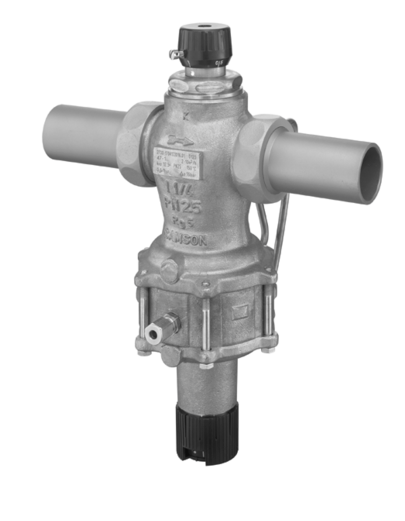

Regulator różnicy ciśnień i przepływu Samson 47-1, DN20, kvs 6,3, PN25, zakres nastaw 0,2-1/0,5-2 bar, mont. na zasilaniu
Regulator różnicy ciśnień i przepływu Samson 47-1, DN20, kvs 6,3, PN25, zakres nastaw 0,2–1 / 0,5–2 bar, montaż na zasilaniu to samoczynny regulator do jednoczesnej stabilizacji różnicy ciśnień i utrzymania zadanego przepływu w instalacjach wodnych. Pracuje energią medium, zapewniając stałe warunki hydrauliczne przy zmiennym obciążeniu odbiorników.
Specyfikacja
Regulator tworzy układ zaworu grzybkowego z nastawną kryzą oraz siłownika membranowego z dwiema komorami roboczymi. Utrzymanie przepływu realizowane jest metodą różnicy ciśnień na wbudowanej kryzie; sygnały przed i za elementem pomiarowym trafiają do komory górnej siłownika i pozycjonują grzyb względem gniazda. Równolegle tor dolnej membrany nadzoruje różnicę ciśnień w gałęzi instalacji. Zastosowana logika wykorzystuje większy z dwóch sygnałów, dzięki czemu zawór domyka się przy wzroście przepływu lub różnicy ciśnień. Wykonanie do montażu na zasilaniu zapewnia właściwe próbkowanie ciśnień i szybkie działanie układu. Konstrukcja o charakterystyce proporcjonalnej jest niskoobsługowa; zalecane jest poprzedzenie armatury filtrem oraz prawidłowe prowadzenie i odpowietrzenie linii impulsowych.
Dane techniczne
- średnica nominalna: DN20
- współczynnik przepływu kvs: 6,3 m³/h
- klasa ciśnieniowa: PN25
- zakres nastawy różnicy ciśnień: 0,2–1 / 0,5–2 bar
- miejsce zabudowy: przewód zasilający instalacji
- działanie: zawór zamyka się przy wzroście różnicy ciśnień lub przepływu
- element nastawczy przepływu: kryza regulowana, pomiar metodą różnicy ciśnień
- konstrukcja zaworu: grzybkowy
- element wykonawczy: siłownik membranowy
- medium robocze: woda obiegowa, mieszaniny woda/glikol oraz inne media nieagresywne wobec materiałów wykonania
- orientacja montażu: rurociąg poziomy, siłownik membraną w dół
- zalecenia instalacyjne: filtr przed zaworem, poprawne poprowadzenie i odpowietrzenie linii impulsowych, montaż zgodny ze strzałką kierunku przepływu
Zastosowanie
Regulacja przepływu i stabilizacja różnicy ciśnień w węzłach cieplnych, gałęziach grzewczych, obiegach z wymiennikami ciepła i instalacjach HVAC. Ograniczanie nadprzepływów, ochrona armatury i utrzymanie przewidywalnej pracy odbiorników w obiektach mieszkalnych, komercyjnych i przemysłowych.
