Regulator różnicy ciśnień i przepływu Samson 47-1, DN15, kvs 4, PN16, zakres nastaw 0,2-1/0,5-2 bar, mont. na zasilaniu

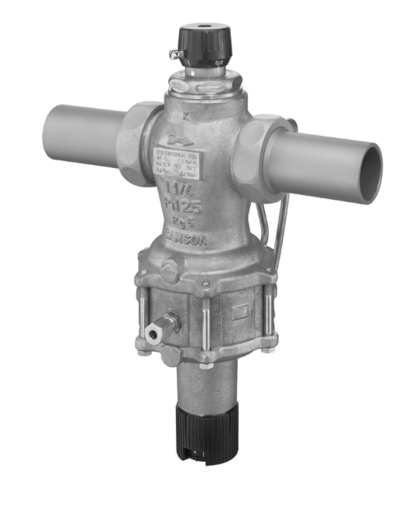

Regulator różnicy ciśnień i przepływu Samson 47-1, DN15, kvs 4, PN16, zakres nastaw 0,2–1 / 0,5–2 bar, montaż na zasilaniu to samoczynny regulator do jednoczesnej stabilizacji różnicy ciśnień i utrzymania zadanego przepływu w instalacjach wodnych. Pracuje energią medium, zapewniając stałe warunki hydrauliczne przy zmiennym obciążeniu odbiorników.
Specyfikacja
Układ tworzą zawór grzybkowy z nastawną kryzą oraz siłownik membranowy z dwiema komorami roboczymi. Utrzymanie przepływu realizowane jest metodą różnicy ciśnień na wbudowanej kryzie; sygnały przed i za elementem pomiarowym trafiają do komory górnej siłownika i pozycjonują grzyb względem gniazda. Równolegle tor dolnej membrany nadzoruje różnicę ciśnień w gałęzi instalacji. Zastosowana logika wykorzystuje większy z dwóch sygnałów, dzięki czemu zawór domyka się przy wzroście przepływu lub różnicy ciśnień. Wykonanie do montażu na zasilaniu sprzyja właściwemu próbkowaniu ciśnień i szybkiemu działaniu układu. Konstrukcja proporcjonalna jest niskoobsługowa; zalecane jest poprzedzenie armatury filtrem oraz prawidłowe prowadzenie i odpowietrzenie linii impulsowych.
Dane techniczne
średnica nominalna: DN15
współczynnik przepływu kvs: 4 m³/h
klasa ciśnieniowa: PN16
zakres nastawy różnicy ciśnień: 0,2–1 / 0,5–2 bar
miejsce zabudowy: przewód zasilający instalacji
działanie: zawór zamyka się przy wzroście różnicy ciśnień lub przepływu
element nastawczy przepływu: kryza regulowana, pomiar metodą różnicy ciśnień
konstrukcja zaworu: grzybkowy, prowadzenie zapewniające stabilną regulację
element wykonawczy: siłownik membranowy
medium robocze: woda obiegowa, mieszaniny woda/glikol oraz inne media nieagresywne wobec materiałów wykonania
orientacja montażu: rurociąg poziomy, siłownik membraną w dół
zalecenia instalacyjne: filtr przed zaworem, poprawne poprowadzenie i odpowietrzenie linii impulsowych, montaż zgodny ze strzałką kierunku przepływu
Zastosowanie
Regulacja przepływu i stabilizacja różnicy ciśnień w węzłach cieplnych, gałęziach grzewczych, obiegach z wymiennikami ciepła i instalacjach HVAC. Ograniczanie nadprzepływów, ochrona armatury i utrzymanie przewidywalnej pracy odbiorników w obiektach mieszkalnych, komercyjnych i przemysłowych.
