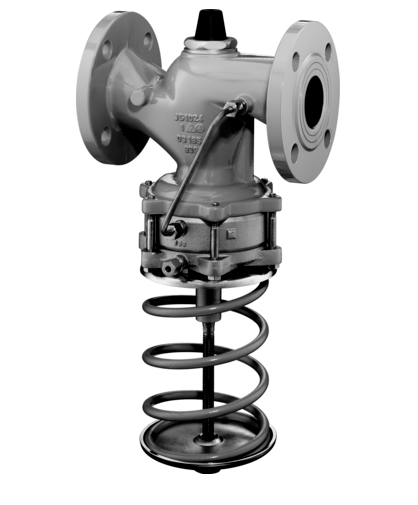

Regulator różnicy ciśnień i przepływu Samson 46-7, DN40, kvs 16, PN25, zakres nastaw 0,2-1/0,5-2 bar, mont. na powrocie
Regulator różnicy ciśnień i przepływu Samson 46-7, DN40, kvs 16, PN25, zakres nastaw 0,2–1 / 0,5–2 bar, montaż na powrocie to samoczynny regulator przeznaczony do równoczesnej stabilizacji różnicy ciśnień oraz utrzymania zadanego przepływu w gałęziach instalacji wodnych. Pracuje energią medium i nie wymaga zasilania zewnętrznego; wykonanie do montażu na powrocie wykorzystuje linie impulsowe między zasilaniem i powrotem.
Specyfikacja
Układ regulacyjny łączy zawór grzybkowy z równoważonym grzybem, wbudowaną kryzą nastawną oraz siłownik membranowy z dwiema komorami. Utrzymanie przepływu realizowane jest metodą różnicy ciśnień na kryzie, której sygnały przed i za elementem pomiarowym pozycjonują grzyb względem gniazda w torze górnej membrany. Równolegle dolna membrana nadzoruje różnicę ciśnień w chronionej gałęzi poprzez linie impulsowe z przewodu zasilającego i powrotnego. Logika działania wykorzystuje większy z dwóch sygnałów, co powoduje domykanie przy wzroście przepływu lub różnicy ciśnień i ogranicza nadprzepływy. Zalecane jest poprzedzenie armatury filtrem, prawidłowe prowadzenie oraz odpowietrzenie linii impulsowych i montaż zgodny ze strzałką kierunku przepływu, z siłownikiem ustawionym membraną w dół.
Dane techniczne
- średnica nominalna: DN40
- współczynnik przepływu kvs: 16 m³/h
- klasa ciśnieniowa: PN25
- zakres nastawy różnicy ciśnień: 0,2–1 / 0,5–2 bar
- miejsce zabudowy: przewód powrotny instalacji
- działanie: zawór zamyka się przy wzroście różnicy ciśnień lub przepływu
- element nastawczy przepływu: kryza regulowana, pomiar metodą różnicy ciśnień
- konstrukcja zaworu: grzybkowy, grzyb równoważony
- element wykonawczy: siłownik membranowy z dwiema komorami roboczymi
- medium robocze: woda obiegowa, mieszaniny woda/glikol oraz inne media nieagresywne wobec materiałów wykonania
- orientacja montażu: rurociąg poziomy, siłownik membraną w dół
- zalecenia instalacyjne: filtr przed zaworem, poprawne prowadzenie i odpowietrzenie linii impulsowych, zawory odcinające do serwisu
Zastosowanie
Regulacja przepływu i stabilizacja różnicy ciśnień w węzłach cieplnych, podstacjach ciepłowniczych oraz w obiegach grzewczych i chłodniczych z wymiennikami ciepła. Utrzymanie przewidywalnych warunków pracy odbiorników, ograniczanie nadprzepływów oraz ochrona armatury w obiektach mieszkalnych, komercyjnych i przemysłowych.
