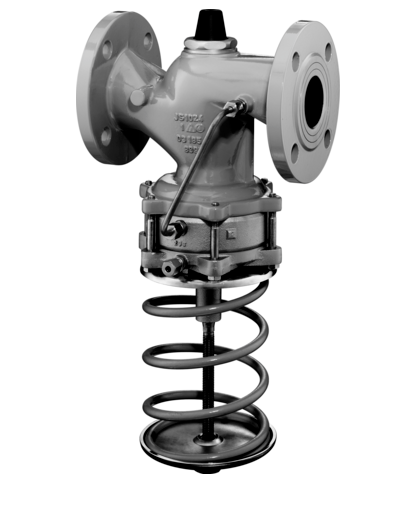

Regulator różnicy ciśnień i przepływu Samson 46-7, DN15, kvs 1, PN16, zakres nastaw 0,2-1/0,5-2 bar, mont. na powrocie

Regulator różnicy ciśnień i przepływu Samson 46-7, DN15, kvs 1, PN16, zakres nastaw 0,2–1 / 0,5–2 bar, montaż na powrocie to samoczynny regulator przeznaczony do równoczesnej stabilizacji różnicy ciśnień oraz utrzymania zadanego przepływu w gałęziach instalacji wodnych. Pracuje energią medium, bez zasilania zewnętrznego; wykonanie do montażu na powrocie wykorzystuje linie impulsowe pobierane z przewodu zasilającego i powrotnego.

Specyfikacja

Układ regulacyjny łączy zawór grzybkowy z równoważonym grzybem, wbudowaną kryzą nastawną oraz siłownik membranowy z dwiema komorami. Utrzymanie przepływu realizowane jest metodą różnicy ciśnień na kryzie, której sygnały przed i za elementem pomiarowym pozycjonują grzyb względem gniazda w torze górnej membrany. Równolegle tor dolnej membrany nadzoruje różnicę ciśnień w chronionej gałęzi poprzez linie impulsowe z zasilania i powrotu. Logika działania wykorzystuje większy z dwóch sygnałów, dzięki czemu zawór domyka się przy wzroście przepływu lub różnicy ciśnień, ograniczając nadprzepływy i stabilizując warunki hydrauliczne. Zalecane jest poprzedzenie armatury filtrem, prawidłowe prowadzenie oraz odpowietrzenie linii impulsowych i montaż zgodny ze strzałką kierunku przepływu, z siłownikiem ustawionym membraną w dół.

Dane techniczne

• średnica nominalna: DN15

• współczynnik przepływu kvs: 1 m³/h

• klasa ciśnieniowa: PN16

• zakres nastawy różnicy ciśnień: 0,2–1 / 0,5–2 bar

• miejsce zabudowy: przewód powrotny instalacji

• działanie: zawór zamyka się przy wzroście różnicy ciśnień lub przepływu

• element nastawczy przepływu: kryza regulowana, pomiar metodą różnicy ciśnień

• konstrukcja zaworu: grzybkowy, grzyb równoważony

• element wykonawczy: siłownik membranowy z dwiema komorami

• medium robocze: woda obiegowa, mieszaniny woda/glikol oraz inne media nieagresywne wobec materiałów wykonania

• orientacja montażu: rurociąg poziomy, siłownik membraną w dół

• zalecenia instalacyjne: filtr przed zaworem, poprawne prowadzenie i odpowietrzenie linii impulsowych, zawory odcinające do serwisu

Zastosowanie

Regulacja przepływu i stabilizacja różnicy ciśnień w węzłach cieplnych, podstacjach ciepłowniczych oraz w obiegach grzewczych i chłodniczych z wymiennikami ciepła. Utrzymanie przewidywalnych warunków pracy odbiorników, ograniczanie nadprzepływów oraz ochrona armatury w obiektach mieszkalnych, komercyjnych i przemysłowych.

.
