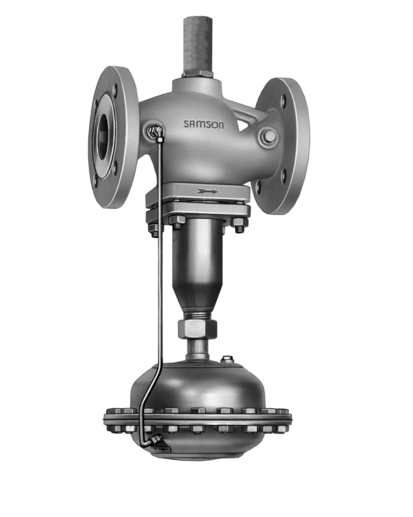

Regulator przepływu Samson 42-36, DN50, kvs 32, PN25, zakres przepływu 2-24 m3/h, kołnierz
Regulator przepływu Samson 42-36, DN 50, Kvs 32, PN 25, kołnierz to samoczynny regulator instalacyjny przeznaczony do układów grzewczych, chłodniczych i technologicznych, który mechanicznie ogranicza przepływ medium, utrzymując jego wartość w zadanym zakresie niezależnie od zmian ciśnienia w instalacji. Urządzenie łączy funkcję stabilizacji hydraulicznej z kontrolą maksymalnego przepływu, co upraszcza konfigurację armatury i zapewnia równomierną, przewidywalną pracę systemu.
Specyfikacja
Zespół regulacyjny składa się z zaworu grzybkowego z wbudowaną, regulowaną kryzą pomiarową oraz siłownika membranowego z elementem nastawy przepływu. Regulator działa samoczynnie — przy wzroście przepływu ponad wartość zadaną zawór częściowo się zamyka, utrzymując stały punkt pracy bez potrzeby zasilania zewnętrznego. Wbudowana kryza umożliwia jednoczesne ograniczenie przepływu i pośredni pomiar jego wartości poprzez spadek ciśnienia. Konstrukcja dla DN 50 jest równoważona membranowo, co kompensuje siły hydrauliczne działające na grzyb zaworu i poprawia stabilność regulacji. Korpus wykonany jest z żeliwa sferoidalnego EN-GJS-400-18-LT, a elementy wewnętrzne z materiałów odpornych na korozję i erozję (stal nierdzewna lub brąz — w zależności od wykonania). Uszczelnienia z EPDM lub PTFE zapewniają długotrwałą szczelność w warunkach typowych dla obiegów wody grzewczej i mieszanin woda/glikol. Przyłącza kołnierzowe zgodne z normą DIN umożliwiają łatwy montaż w rurociągach stalowych. Zaleca się montaż filtra przed zaworem oraz zachowanie kierunku przepływu zgodnego ze strzałką na korpusie.
Dane techniczne
- typ urządzenia: regulator przepływu
- średnica nominalna: DN 50
- współczynnik przepływu Kvs: 32 m³/h
- klasa ciśnieniowa: PN 25
- zakres nastawy przepływu: 2 – 24 m³/h
- przyłącza: kołnierzowe (DIN)
- kierunek działania: zawór zamyka się przy wzroście przepływu
- konstrukcja zaworu: grzybkowy, równoważony membranowo
- korpus: żeliwo sferoidalne EN-GJS-400-18-LT
- elementy wewnętrzne: stal/brąz (w zależności od wykonania)
- uszczelnienia: EPDM/PTFE (w zależności od wykonania)
- medium: woda obiegowa, mieszaniny woda/glikol
- zakres temperatury medium: typowo 5 – 150 °C
- orientacja montażu: rurociąg poziomy, przewód powrotny lub zasilający
Zastosowanie
Regulacja przepływu w instalacjach hydraulicznych budynków mieszkalnych, komercyjnych i przemysłowych, węzłach cieplnych oraz systemach wymienników ciepła. Regulator umożliwia precyzyjne ograniczenie przepływu i utrzymanie stabilnych warunków hydraulicznych w obiegach zmiennoprzepływowych, zapewniając ochronę odbiorników przed przeciążeniem hydraulicznym i nadmiernym przepływem medium.
