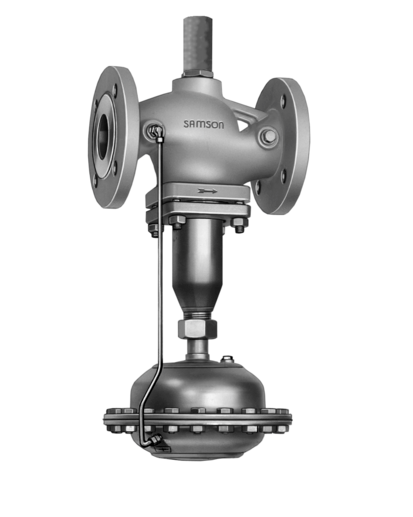

Regulator przepływu Samson 42-36, DN40, kvs 20, PN16, zakres przepływu 0,6-11 m3/h, kołnierz
Regulator przepływu Samson 42-36, DN 40, Kvs 20, PN 16, kołnierz to samoczynny regulator instalacyjny przeznaczony do obiegów grzewczych, chłodniczych i technologicznych, który mechanicznie ogranicza przepływ i zamyka się przy jego wzroście. Rozwiązanie łączy funkcję ograniczenia strumienia z kontrolą jego wartości, co upraszcza dobór armatury i gwarantuje przewidywalną pracę układu.
Specyfikacja
Zespół regulacyjny składa się z zaworu regulacyjnego z wbudowaną, regulowaną kryzą pomiarową oraz siłownika membranowego z nastawą przepływu. Zawór montowany jest w przewodzie powrotnym lub zasilającym i reaguje samoczynnie na wzrost przepływu, przy którym następuje zamknięcie, utrzymując zadany punkt pracy niezależnie od obciążenia systemu. Wbudowana kryza umożliwia ograniczenie przepływu i jego pośredni odczyt na podstawie spadku ciśnienia. Konstrukcja DN 40 jest równoważona membranowo, co redukuje siły działania na grzyb zaworu i zwiększa dokładność regulacji. Korpus wykonany jest z żeliwa sferoidalnego (EN-GJS-400-18-LT) lub – opcjonalnie – stali odpornie powlekanej, elementy wewnętrzne wykonano ze stali lub brązu, a uszczelnienia dobrano pod kątem długotrwałej pracy w instalacjach wody obiegowej i mieszanin woda/glikol. Przyłącza kołnierzowe zgodne z normą DIN ułatwiają montaż w rurociągach stalowych. Regulator nie wymaga zasilania elektrycznego ani pneumatycznego; energia regulacji pochodzi wyłącznie z różnicy ciśnień medium. Dla prawidłowej pracy zalecane jest montowanie filtra przed zaworem oraz zachowanie zgodności kierunku przepływu ze strzałką na korpusie.
Dane techniczne
- typ urządzenia: regulator przepływu
- średnica nominalna: DN 40
- współczynnik przepływu Kvs: 20 m³/h
- klasa ciśnieniowa: PN 16
- przyłącza: kołnierzowe (DIN)
- kierunek działania: zawór zamyka się przy wzroście przepływu
- konstrukcja zaworu: grzybkowy, równoważony membranowo
- korpus: żeliwo sferoidalne EN-GJS-400-18-LT
- elementy wewnętrzne: stal/brąz (w zależności od wykonania)
- uszczelnienia: EPDM/PTFE (w zależności od wykonania)
- medium: woda obiegowa, mieszaniny woda/glikol
- zakres temperatury medium: typowo 5 – 150 °C
- orientacja montażu: rurociąg poziomy, przewód powrotny lub zasilający
Zastosowanie
Regulacja przepływu w instalacjach z rozdzielaczami zmiennoprzepływowymi, węzłach cieplnych, systemach z wymiennikami ciepła oraz obiegach mieszających lub rozdzielających w instalacjach wodnych i glikolowych. Urządzenie zapewnia stabilne warunki hydrauliczne w obiektach mieszkalnych, biurowych i przemysłowych, szczególnie tam, gdzie wymagana jest dokładna kontrola strumienia medium i ochrona przed nadmiernym przepływem.
