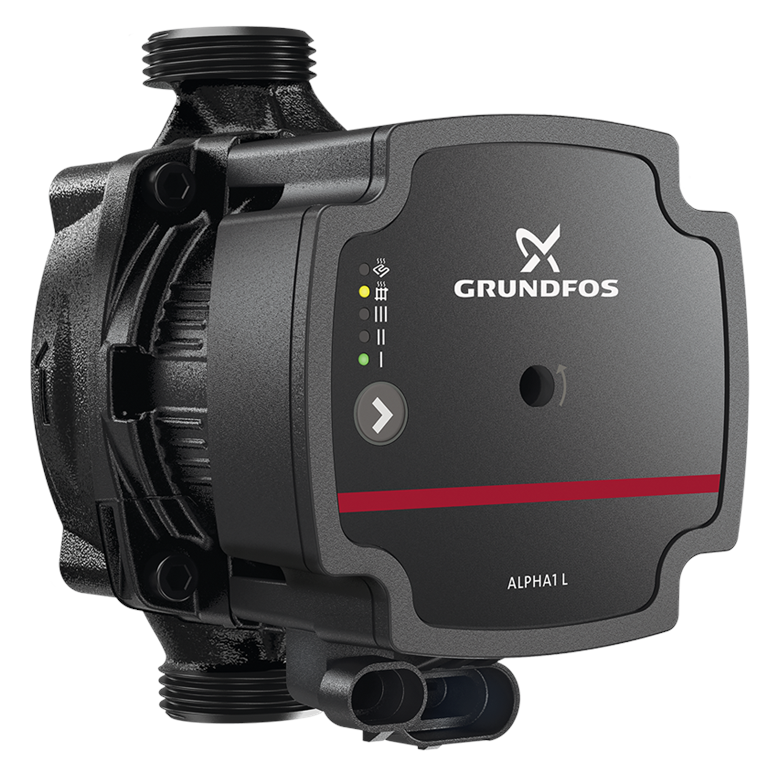

Pompa obiegowa Grundfos ALPHA1 L 20-40 130
Pompa obiegowa Grundfos ALPHA1 L 20-40 130 to elektroniczna pompa cyrkulacyjna przeznaczona do wymuszania obiegu wody w zamkniętych instalacjach grzewczych. Zastosowanie synchronicznego silnika z magnesami trwałymi (technologia ECM) zapewnia energooszczędną i stabilną pracę w typowych układach centralnego ogrzewania, przy zachowaniu prostej obsługi oraz wysokiej niezawodności eksploatacyjnej.
Specyfikacja
ALPHA1 L należy do grupy pomp z mokrym wirnikiem, w których wirnik oraz rotor silnika są bezpośrednio omywane przez tłoczone medium. Konstrukcja ta eliminuje konieczność stosowania uszczelnienia wału, ogranicza liczbę elementów ruchomych i umożliwia bezobsługową oraz cichą pracę urządzenia. Łożyska są smarowane medium roboczym, co zmniejsza zużycie mechaniczne i wydłuża żywotność pompy.
Korpus pompy wykonany jest z żeliwa szarego EN-GJL-150, przystosowanego do pracy w instalacjach grzewczych, natomiast wirnik z kompozytu PES wzmocnionego włóknem szklanym, odpornego na obciążenia hydrauliczne i oddziaływanie medium instalacyjnego. Ceramiczny wał oraz elementy łożyskowe ograniczają zużycie i redukują ryzyko powstawania hałasu w długim okresie eksploatacji.
Pompa oferuje trzy ręcznie wybierane tryby sterowania, dostępne z poziomu panelu sterowania na głowicy:
- tryb ogrzewania grzejnikowego,
- tryb ogrzewania podłogowego,
- tryb stałej charakterystyki / stałej prędkości.
Dodatkowo możliwe jest sterowanie prędkością obrotową pompy za pomocą niskonapięciowego sygnału PWM (profil A), co umożliwia współpracę z automatyką kotłów lub zewnętrznymi regulatorami systemów grzewczych.
ALPHA1 L wyposażona jest w funkcję samoodpowietrzania oraz elektroniczną ochronę termiczną, zabezpieczającą silnik przed przeciążeniem. Zastosowanie wtyku montażowego umożliwia szybkie i beznarzędziowe podłączenie zasilania. Kompaktowa długość montażowa 130 mm oraz przyłącza gwintowane G 1 1/4 ułatwiają montaż pompy w instalacjach o ograniczonej przestrzeni montażowej oraz w układach modernizowanych.
Dane techniczne
- medium tłoczone: woda instalacyjna
- zakres temperatury medium: 2…95 °C
- maksymalne ciśnienie robocze: 10 bar
- znamionowy przepływ: 1,5 m³/h
- maksymalna wysokość podnoszenia: 4,0 m
- przyłącza hydrauliczne: gwintowane G 1 1/4 (DN 20)
- długość montażowa: 130 mm
- napięcie zasilania: 1~ 230 V, 50/60 Hz
- pobór mocy: do 25 W
- stopień ochrony: X4D
- wskaźnik efektywności energetycznej EEI: 0,20
- materiał korpusu: żeliwo szare EN-GJL-150
- materiał wirnika: kompozyt PES + 30% włókna szklanego
Zastosowanie
Pompa Grundfos ALPHA1 L 20-40 130 przeznaczona jest do pracy w zamkniętych instalacjach centralnego ogrzewania, w szczególności w mniejszych układach grzejnikowych oraz kompaktowych instalacjach o umiarkowanych wymaganiach hydraulicznych. Może być stosowana w budynkach mieszkalnych jedno- i wielorodzinnych oraz w niewielkich obiektach użytkowych.
Urządzenie sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących systemów grzewczych, gdzie zastępuje starsze pompy o stałej prędkości obrotowej. Ze względu na ręczny wybór trybu pracy oraz możliwość sterowania PWM, ALPHA1 L stanowi rozwiązanie proste i przewidywalne, rekomendowane tam, gdzie wymagana jest zgodność z dyrektywą ErP, wysoka niezawodność oraz jednoznaczna, manualna kontrola charakterystyki pracy pompy.
