Sprzęgło hydrauliczne (separator) – jak działa i kiedy warto je zastosować?

Sprzęgło hydrauliczne (inaczej nazywane separatorem obiegów grzewczych) to element instalacji centralnego ogrzewania, który służy do rozdzielenia obiegu kotłowego od obiegów grzewczych po stronie odbiorników ciepła​. Dzięki niemu poszczególne obiegi mogą działać niezależnie – pompy w tych obiegach nie zakłócają wzajemnie swojej pracy, a ciśnienie i przepływ w każdym z nich są stabilne​. Sprzęgło hydrauliczne wygląda jak pionowy, cylindryczny zbiornik z kilkoma króćcami podłączeniowymi. Choć jest to dość proste urządzenie, potrafi rozwiązać wiele problemów w instalacjach o średniej i dużej mocy, zwłaszcza takich z wieloma obiegami grzewczymi oraz kilkoma źródłami ciepła​. W niniejszym artykule wyjaśniamy, jak działa sprzęgło hydrauliczne, jaka jest jego budowa i funkcje, kiedy warto je stosować oraz jakich błędów unikać przy jego doborze. Na końcu przedstawiamy też schemat przykładowej instalacji ze sprzęgłem oraz podsumowanie wraz z poradami praktycznymi.

Jak działa sprzęgło hydrauliczne?

Zasada działania: Sprzęgło hydrauliczne zapewnia tzw. hydrauliczne rozdzielenie obiegów – część kotłowa (źródło ciepła i jego pompa) pracuje niezależnie od części odbiorczej (obiegów grzewczych z własnymi pompami)​. W praktyce oznacza to, że przepływ czynnika (wody grzewczej) w obrębie kotła może być inny niż łączny przepływ w obiegach grzewczych i nie powoduje to konfliktu ani konieczności precyzyjnego równoważenia tych strumieni​. Wewnętrznie sprzęgło jest pustą przestrzenią (zbiornikiem) o bardzo małych oporach przepływu, co pozwala wodzie swobodnie przepływać pomiędzy króćcami zgodnie z różnicami ciśnień tworzonymi przez pompy​. Dzięki temu, zależnie od warunków, w sprzęgle mogą zachodzić różne stany pracy układu:

• Stan zrównoważony: Gdy wydajność pompy kotłowej (źródła) i łączna wydajność pomp odbiorników są takie same, przepływy po obu stronach sprzęgła się równoważą. Wówczas cała energia dostarczona przez kocioł jest na bieżąco odbierana przez instalację grzewczą – woda przepływa „w poprzek” sprzęgła z zasilania kotła prosto do zasilania odbiorników i analogicznie powrót z instalacji trafia wprost do kotła​

• Mniejsze zapotrzebowanie na ciepło (przepływ w instalacji < przepływu kotłowego): Gdy odbiorniki (np. grzejniki, podłogówka) potrzebują mniej wody niż tłoczy pompa kotłowa – na przykład gdy część obiegów się zamknie lub zmniejszy przepływ – wtedy nadmiar wody z kotła krąży wewnątrz sprzęgła. Część gorącej wody zawraca z powrotem do kotła, podnosząc temperaturę jego powrotu​. To zjawisko ma korzystny efekt: kocioł (zwłaszcza stałopalny lub kondensacyjny) jest chroniony przed zbyt niską temperaturą wody powrotnej, co zapobiega korozji niskotemperaturowej i sprzyja jego efektywnej pracy​. Automatyka kotła odczuje mniejsze odbieranie ciepła i może modulować moc w dół, by uniknąć przegrzewu lub taktowania.

• Większe zapotrzebowanie na ciepło (przepływ w instalacji > przepływu kotłowego): Taka sytuacja może wystąpić, gdy sumaryczna wydajność pomp obiegów grzewczych przewyższa wydajność pompy kotłowej (choć w poprawnie zaprojektowanej instalacji różnica ta nie powinna przekraczać ok. 30%​). Wówczas woda krążąca w obiegach grzewczych zasysa dodatkowy czynnik ze sprzęgła od strony powrotu kotłowego​. Mówiąc prościej – brakuje świeżej gorącej wody z kotła, więc część wody powracającej z instalacji miesza się w sprzęgle z wodą zasilającą, obniżając nieco temperaturę zasilania obiegów. Cała dostępna moc kotła jest przekazywana do odbiorników, ale przy większej różnicy temperatur (niż w stanie zrównoważonym)​. Kocioł dostaje informację o dużym poborze ciepła i zwiększa moc, o ile to możliwe​, tak aby doprowadzić układ ponownie do stanu równowagi.

• Stan rozruchu (zimny start kotła): Warto wspomnieć dodatkowy przypadek, gdy kocioł startuje, a obiegi grzewcze jeszcze nie krążą. Przy zamkniętym przepływie do odbiorników kocioł szybko podgrzewa wodę krążącą tylko przez sprzęgło i swój powrót, aż osiągnie bezpieczną temperaturę. Dopiero potem termostaty lub sterownik włącza pompy odbiorów ciepła​. Dzięki temu zimny kocioł szybko wchodzi na właściwy tryb pracy bez ryzyka wykroplenia spalin w wymienniku czy korozji. Ten etap trwa krótko, a następnie system przechodzi do jednego z trzech powyższych stanów w zależności od bieżącego zapotrzebowania.

Jak zbudowane jest sprzęgło hydrauliczne?

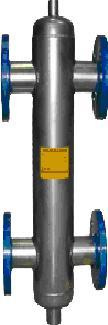

Budowa sprzęgła: Typowe sprzęgło hydrauliczne ma formę pionowego stalowego zbiornika (rurowego lub prostokątnego) z czterema głównymi króćcami przyłączeniowymi: dwoma od strony źródła ciepła (zasilanie i powrót kotła) oraz dwoma od strony instalacji grzewczej (zasilanie i powrót odbiorników)​. Przykładowo, w górnej części sprzęgła zwykle podłączone jest zasilanie z kotła oraz zasilanie do instalacji, a w dolnej części – powrót z instalacji i powrót do kotła​. Wewnątrz obudowy nie ma żadnych ruchomych części – często jednak producenci stosują pewne udoskonalenia: wewnętrzne przegrody perforowane lub tzw. kierownice przepływu, które spowalniają przepływ i zapobiegają bezpośredniemu krótkim połączeniom między zasilaniem a powrotem​. Górna przegroda pomaga też w oddzielaniu i odpowietrzaniu mikro-pęcherzy powietrza (powolny przepływ sprzyja gromadzeniu się powietrza w górze zbiornika)​. Dolna część sprzęgła często ma kształt osadnika – montuje się tam przegrodę spowalniającą przepływ, co ułatwia wytrącanie zanieczyszczeń (odmulanie) z wody i ich zbieranie na dnie​. Z tego względu sprzęgło pełni także funkcję swoistego filtra osadów i odpowietrznika dla instalacji. Na górze sprzęgła zazwyczaj przewidziany jest odpowietrznik automatyczny (wkręcony w króciec odpowietrzający), a na dole zawór spustowy do okresowego usuwania zebranej w zbiorniku wody z zanieczyszczeniami​. Całe urządzenie powinno być zainstalowane pionowo oraz zaizolowane termicznie – izolacja zapobiega stratom ciepła, bo nieocieplone sprzęgło działałoby jak niepotrzebny grzejnik w kotłowni​.

Kiedy warto zastosować sprzęgło hydrauliczne?

Zalety zastosowania: W nowoczesnych instalacjach grzewczych o zróżnicowanych obiegach sprzęgło hydrauliczne przynosi szereg korzyści:

• Brak zakłóceń między pompami: Najważniejszą zaletą jest eliminacja wzajemnego wpływu kilku pomp w układzie. Pompa kotłowa może pracować ze swoim przepływem, a pompy obiegów grzewczych ze swoim – nie „przepychają się” one nawzajem, co stabilizuje przepływy i ciśnienia w instalacji​. Dzięki temu nie ma potrzeby żmudnego równoważenia hydraulicznego tych obiegów na zaworach dławiących​. Poszczególne strefy grzewcze dostają tyle wody, ile potrzebują, bez wpływu na pracę kotła i innych obiegów.

• Niezależna praca wielu źródeł i obiegów: Sprzęgło umożliwia łatwe łączenie różnych źródeł ciepła (np. kocioł gazowy, kominek z płaszczem, pompa ciepła) z kilkoma obiegami o różnych temperaturach (np. grzejniki wysokotemperaturowe, ogrzewanie podłogowe niskotemperaturowe, podgrzewacz c.w.u.) w jeden układ​. Bez sprzęgła byłoby to trudne – wymagane byłyby sprzężone układy pomp i zaworów mieszających. Sprzęgło zastępuje rozbudowane rozdzielacze mieszające i czyni układ prostszym i mniej awaryjnym​.

• Ochrona kotła i instalacji: Jak wspomniano, separator podnosi temperaturę powrotu do kotła przy małym odbiorze ciepła oraz zapobiega zbyt niskiej temperaturze powrotu w kotłach stałopalnych i kondensacyjnych​. Chroni to źródło ciepła przed kondensacją i korozją, wydłużając jego żywotność. Jednocześnie sprzęgło chroni wrażliwe odbiorniki – np. ogrzewanie podłogowe – przed zbyt wysoką temperaturą wody. Jeśli kocioł daje bardzo gorącą wodę, to w sprzęgle nastąpi częściowe zmieszanie z chłodniejszą wodą powrotu, zanim trafi ona do obiegu podłogówki, co zapobiega przegrzaniu pętli podłogowych​. Sprzęgło zatem działa trochę jak pasywny mieszacz temperatur.

• Lepsze odpowietrzenie i odmulanie: Ponieważ prędkość przepływu w separatorze jest niska, jest to idealne miejsce na usuwanie powietrza oraz zanieczyszczeń z wody grzewczej. Bąbelki powietrza unoszą się do góry zbiornika, skąd mogą być odprowadzone przez automatyczny odpowietrznik​. Cięższe cząstki (szlam, rdza) opadają na dno i mogą być okresowo usunięte przez zawór spustowy​. Dzięki temu cała instalacja jest lepiej chroniona przed zapowietrzeniem i osadzaniem się zanieczyszczeń w grzejnikach czy wymienniku kotła – sprzęgło pełni rolę dodatkowego filtra i odpowietrznika w jednym.

• Stabilna i cicha praca układu: Właściwie dobrane sprzęgło eliminuje nagłe zmiany przepływów i ciśnienia, co zapobiega niepożądanym zjawiskom jak hałas przepływu w rurach czy głośna praca pomp​. Redukcja zakłóceń hydraulicznych przekłada się na mniejszy hałas i wibracje instalacji, a także na mniejsze zużycie energii przez pompy (pompy pracują w korzystniejszych punktach pracy)​. Kocioł może pracować płynniej, bez częstego włączania i wyłączania (taktowania), co poprawia efektywność spalania i komfort cieplny mieszkańców.

• Prostsza rozbudowa i serwis: Instalacja ze sprzęgłem jest modularna – można łatwiej dołożyć kolejny obieg grzewczy lub wymienić pompę w jednym obiegu bez wpływu na resztę układu. Sprzęgło upraszcza układ rur i armatury (zamiast wielu zaworów mieszających)​, przez co jest tańsze i mniej awaryjne. Samo sprzęgło jest urządzeniem pasywnym o prostej konstrukcji, więc praktycznie się nie psuje, a jego konserwacja sprowadza się do okresowego spuszczenia osadu i kontroli odpowietrznika.

Typowe błędy przy doborze i stosowaniu sprzęgła hydraulicznego

Sprzęgło hydrauliczne jest niezwykle pomocne w wielu układach, ale tylko wtedy, gdy zostanie właściwie dobrane i zastosowane. Oto najczęstsze błędy, których warto uniknąć:

• Stosowanie sprzęgła bez potrzeby: W małych instalacjach, gdzie jest tylko jeden obieg grzewczy i jeden kocioł z pojedynczą pompą obiegową, montaż sprzęgła hydraulicznego zwykle nie ma uzasadnienia. Separator najbardziej przydaje się w układach o średniej i dużej mocy oraz przy wielu obiegach/pompach​. Dodanie sprzęgła do prostej instalacji jednofunkcyjnej może niepotrzebnie zwiększyć koszty i złożoność układu, a także wprowadzić dodatkową pojemność wodną, którą kocioł musi nagrzać. Zanim zdecydujemy się na separator, upewnijmy się, że układ tego wymaga – czyli mamy przynajmniej dwa osobne obiegi grzewcze (np. grzejniki + podłogówka) lub planujemy łączyć kilka źródeł ciepła.

• Zły dobór wielkości sprzęgła: Częstym błędem jest zastosowanie sprzęgła o zbyt małym przekroju lub zbyt niskiej przepustowości względem mocy kotła i sumarycznego przepływu w instalacji. Zbyt małe (przewymiarowane w dół) sprzęgło może dławić przepływ i nie spełni swojej roli – ograniczy możliwość przekazania pełnej mocy przy maksymalnym obciążeniu​. Dlatego zawsze należy dobrać separator na podstawie obliczeń przepływów. Przydatny jest prosty wzór: V = (P * 860) / ΔT, gdzie P to moc cieplna (kW) odbierana przez dany obieg, a ΔT – przyjęta różnica temperatur (np. 15°C dla grzejników, 7°C dla podłogówki). Sumując wymagane przepływy wszystkich obiegów, otrzymujemy minimalny przepływ przez sprzęgło​. Na jego podstawie dobiera się średnicę nominalną separatora z tabel producenta. Dobrze jest wybierać sprzęgło nieco większe niż obliczone minimum – przewymiarowanie nie szkodzi pracy instalacji, a daje pewien zapas​. Z kolei zbyt duże sprzęgło to głównie wyższy koszt i większa objętość wody (minimalnie wolniejsze nagrzewanie), ale nie zakłóci działania układu. Ważne jest też dopasowanie średnic króćców sprzęgła do średnic rurociągów – nagłe zwężenia lub rozszerzenia przekrojów są niepożądane.

• Brak osobnych pomp obiegowych: Niekiedy inwestorzy mylnie sądzą, że samo sprzęgło „załatwi” cyrkulację wody w całym systemie. Tymczasem każdy obieg po obu stronach separatora musi mieć swoją pompę obiegową​. Sprzęgło nie jest pompką ani zaworem – to tylko „skrzyżowanie” przepływów. Jeśli np. kocioł ma własną pompę, a rozdzielamy obieg na grzejniki i podłogówkę, to zarówno w obiegu grzejnikowym, jak i podłogowym powinna być zainstalowana pompa wymuszająca przepływ. Bez tego woda nie popłynie w te obwody, bo separator nie wytwarza żadnej różnicy ciśnień (jego opory są minimalne). Podobnie po stronie kotła: przy dużych układach z kilkoma kotłami każdy kocioł ma swoją pompę podającą wodę do sprzęgła. W praktyce więc liczba pomp w systemie ze sprzęgłem zawsze wzrasta – trzeba to przewidzieć w kosztach i zasilaniu elektrycznym.

• Niewłaściwe podłączenie i montaż: Sprzęgło hydrauliczne powinno być montowane pionowo, z odpowietrznikiem u góry i spustem na dole​. Błędne jest np. poziome zamontowanie separatora – wtedy powietrze i osady nie będą skutecznie oddzielane. Należy także właściwie podłączyć króćce: zwykle na obudowie lub w instrukcji oznaczone jest, który króciec jest który (zasilanie kotła, powrót kotła, zasilanie odbiorów, powrót odbiorów). Pomyłka w podłączeniach może skutkować nieprawidłowym obiegiem wody lub całkowitym brakiem przepływu przez obiegi. Często popełnianym błędem wykonawczym jest też zamontowanie separatora bez izolacji termicznej. Jeśli producent dostarcza sprzęgło z otuliną, należy ją założyć; w przeciwnym razie warto wykonać izolację we własnym zakresie. Nieocieplony separator będzie powodował straty energii i przegrzewanie pomieszczenia kotłowni​

• Mylenie sprzęgła z wymiennikiem ciepła: Sprzęgło hydrauliczne bywa czasem mylnie nazywane wymiennikiem lub traktowane jako alternatywa dla wymiennika płytowego. Prawda jest taka, że sprzęgło nie oddziela obiegów pod względem medium – woda z obiegu kotłowego i grzewczego mieszają się w jednym naczyniu​. Jeśli potrzebujemy całkowicie rozdzielić dwa obiegi (np. jeden otwarty, drugi zamknięty, albo instalację z czynnikami o różnych składach), to należy zastosować wymiennik płytowy, a nie sprzęgło. Błędne użycie sprzęgła w takiej sytuacji spowoduje połączenie chemiczne wód i może prowadzić do poważnych problemów (np. utleniania się wody grzewczej w otwartym naczyniu). Sprzęgło hydrauliczne nie zastępuje wymiennika tam, gdzie wymagane jest izolowanie dwóch różnych systemów, służy tylko do podziału na sub-obiegi w ramach jednego systemu zamkniętego​.

• Brak konserwacji separatora: Choć sprzęgło nie ma elementów mechanicznych, nie można o nim całkowicie zapomnieć po montażu. Błędem jest niewykorzystywanie jego funkcji serwisowych – nieodpływanie osadów i niekontrolowanie odpowietrznika. Zaleca się okresowo (np. raz na kilka miesięcy, w zależności od czystości wody) spuścić trochę wody z dolnego zaworu, aby wyrzucić nagromadzony szlam​. Trzeba też sprawdzać, czy automatyczny odpowietrznik na górze działa i w razie potrzeby go oczyścić lub wymienić​. Zaniechanie tych czynności może z czasem zmniejszyć efektywność separatora (zatkane osadami otwarcie przepływu, zapowietrzenie). Na szczęście czynności te są proste i rzadkie, a znacznie poprawiają niezawodność instalacji.

Podsumowując, aby uniknąć błędów: stosuj sprzęgło tylko tam, gdzie jest potrzebne; dobierz odpowiedni rozmiar; zamontuj zgodnie z instrukcją (pionowo, z odpowietrzeniem i odwodnieniem); zapewnij pompy na wszystkich obiegach; nie oczekuj od sprzęgła funkcji wymiennika czy pompy; oraz przeprowadzaj podstawowy serwis osadów i odpowietrznika. Wtedy separator odwdzięczy się bezproblemową pracą przez długie lata.

Podsumowanie

Sprzęgło hydrauliczne to prosty, ale bardzo skuteczny element, który rozdziela układ grzewczy na niezależne obiegi. Jego zastosowanie zaleca się przede wszystkim w bardziej rozbudowanych systemach – np. gdy mamy kilka obiegów (grzejnikowy, podłogowy, ciepłej wody użytkowej itp.) lub kilka źródeł ciepła pracujących równocześnie. Separator zapewnia stabilność pracy pomp i kotła, ułatwia odpowietrzanie i filtrację wody, a także chroni kocioł przed niekorzystnymi warunkami pracy​. Dzięki niemu unikamy problemów z hydrauliką instalacji: szarpania przepływów, głośnej pracy pomp, nierównomiernego grzania w poszczególnych obiegach czy nadmiernego zużycia urządzeń.

Przy doborze sprzęgła warto kierować się danymi technicznymi i zaleceniami producenta – zwłaszcza odnośnie przepływu i mocy kotła – oraz unikać typowych błędów opisanych powyżej. Dobrze dobrane i zainstalowane sprzęgło praktycznie nie wymaga interwencji, a jego obecność często decyduje o bezawaryjności i komforcie użytkowania całej instalacji.

Jeśli planujesz modernizację kotłowni lub masz układ z kilkoma obiegami, rozważ montaż sprzęgła hydraulicznego. To inwestycja, która szybko się zwróci w postaci stabilnej pracy systemu i dłuższej żywotności kotła oraz pomp. Zachęcamy do przejrzenia dostępnych modeli sprzęgieł – różnią się one materiałem (stal czarna lub nierdzewna), wielkością (dostosowaną do mocy kotła) oraz wyposażeniem (np. zintegrowane układy z rozdzielaczami, izolacja w komplecie). W naszym sklepie znajdziesz szeroki wybór sprzęgieł hydraulicznych dostosowanych do różnych zastosowań: zarówno proste separatoty do kotłów 20–50 kW, jak i większe sprzęgła do kotłowni przemysłowych. Sprawdź ofertę tutaj: Sprzęgła hydrauliczne w sklepie WKM – nasi doradcy pomogą dobrać odpowiedni model do Twojej instalacji. Dzięki właściwemu sprzęgłu Twój system grzewczy będzie działał cicho, wydajnie i niezawodnie przez wiele sezonów!​
