Regulatory pogodowe Danfoss ECL – praktyczny przewodnik dla użytkowników i instalatorów

Regulatory pogodowe to urządzenia, które automatycznie dostosowują temperaturę zasilania systemu grzewczego do zmieniających się warunków zewnętrznych. Ich głównym celem jest poprawa komfortu cieplnego i zwiększenie efektywności energetycznej. W praktyce oznacza to niższe rachunki za ogrzewanie i bardziej stabilną temperaturę w pomieszczeniach.

Dlaczego warto stosować regulację pogodową?

Badania wykazują, że prawidłowo skonfigurowany regulator pogodowy może przynieść oszczędności energii sięgające nawet 10–15% w domach jednorodzinnych, a w niektórych przypadkach nawet więcej. W przypadku większych obiektów lub systemów ciepłowniczych oszczędności mogą być jeszcze większe. Regulatory te dostosowują temperaturę zasilania w zależności od temperatury zewnętrznej i zaprogramowanego harmonogramu.

Danfoss ECL Comfort – co to za urządzenia?

Seria Danfoss ECL Comfort obejmuje elektroniczne regulatory z funkcją pogodową, zaprojektowane z myślą o układach centralnego ogrzewania, chłodzenia, instalacjach CWU i systemach ciepłowniczych. W ofercie dostępne są modele ECL 110, 210, 296 i 310, z czego ECL 210 i 310 to najbardziej uniwersalne i rozbudowane rozwiązania.

• ECL 210 – obsługuje do 3 obiegów, możliwość pracy z kluczem aplikacji, kompatybilny z panelem zdalnym ECA 30/31.

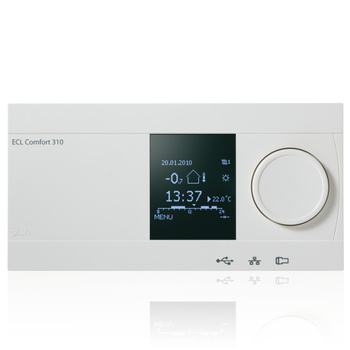

• ECL 310 – bardziej zaawansowany, obsługuje do 4 obiegów, posiada wbudowaną komunikację Ethernet, Modbus, M-bus i możliwość współpracy z Danfoss Leanheat Monitor.

Najczęstsze pytania i odpowiedzi

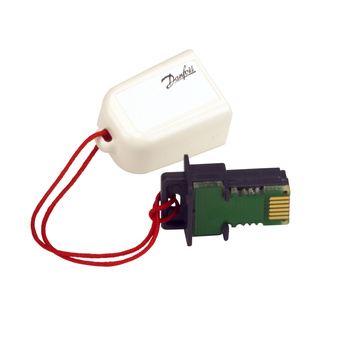

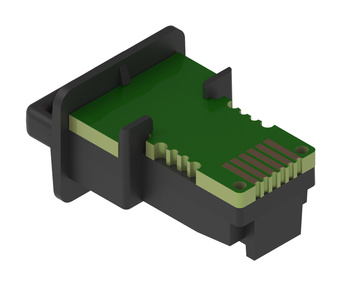

1. Czym są klucze aplikacji ECL i czy są wymagane?

Tak, klucz aplikacji to niezbędny element konfiguracji. Każdy klucz zawiera konkretną aplikację (np. podgrzew CWU, układ mieszający, itp.), którą ładuje się do regulatora ECL Comfort. Dzięki temu urządzenie można szybko dostosować do konkretnej instalacji bez konieczności programowania.

Jeden klucz może być używany wielokrotnie – można go wyjmować i kopiować ustawienia do kolejnych regulatorów, co jest szczególnie wygodne przy seryjnych instalacjach.

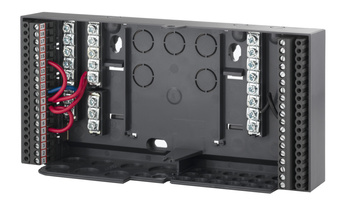

2. Czy potrzebna jest podstawa montażowa?

Regulatory ECL Comfort mogą być montowane na ścianie lub na szynie DIN. Wersje oznaczone literą „B” (np. ECL 210B, ECL 310B) nie posiadają pokrętła ani wyświetlacza – wymagają podłączenia zewnętrznego panelu sterującego ECA 30 lub ECA 31. W takim przypadku montaż w szafie sterowniczej jest standardem i nie wymaga dodatkowej podstawy, chyba że przewiduje to projekt instalacji.

3. Jakie są dostępne warianty napięć i wyposażenia?

Regulatory występują w wersjach:

• 24V AC – najczęściej stosowane w budynkach wielorodzinnych, systemach zasilanych z transformatorów.
• 230V AC – wygodne w montażu bezpośrednio do sieci energetycznej, popularne w domach jednorodzinnych.
• Z wyświetlaczem lub bez (wariant B) – wersje bez wyświetlacza obsługuje się przez panel zdalny ECA 30/31.

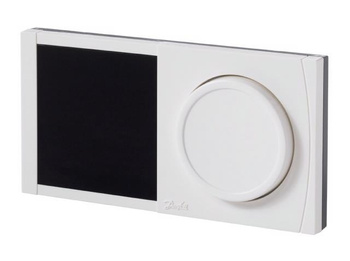

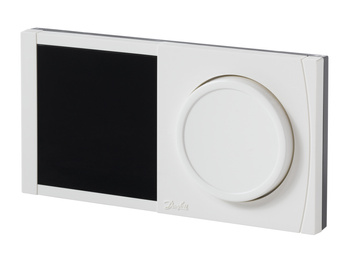

4. Jak działa panel zdalnego sterowania ECA 30/31?

Panel ECA umożliwia wygodne sterowanie regulatorem ECL z dowolnego miejsca – można go zamontować w salonie lub pomieszczeniu technicznym. Model ECA 30 ma wbudowany czujnik temperatury pomieszczenia, natomiast ECA 31 dodatkowo mierzy wilgotność. Oba panele łączą się z regulatorem przez szynę ECL 485 (zasilanie i komunikacja jednym przewodem).

5. Czy możliwe są rozszerzenia?

Tak. W przypadku ECL 310 możliwe jest zastosowanie modułu ECA 32/35, który dodaje wejścia i wyjścia analogowe oraz umożliwia sterowanie siłownikami za pomocą sygnału 0–10V. Regulator może także współpracować z systemem SCADA i być częścią większej sieci monitoringu przez Danfoss Leanheat Monitor.

6. Czy urządzenie zapamięta ustawienia po utracie zasilania?

Tak. Wszystkie parametry aplikacji są zapisane w pamięci regulatora. Krótkotrwała przerwa w zasilaniu nie powoduje utraty ustawień.

7. Jakie funkcje dodatkowe oferuje ECL?

• Ochrona przed zamarzaniem i przegrzewaniem
• Harmonogramy dzienne i świąteczne
• Funkcja wyłączania ogrzewania latem
• Rejestracja danych i dziennik zdarzeń
• Możliwość pracy w trybie nadrzędnym i podrzędnym

Jak wybrać odpowiedni regulator ECL?

Podsumowanie

Regulatory pogodowe Danfoss ECL Comfort to zaawansowane, a zarazem przyjazne w obsłudze urządzenia. Dzięki modularnej budowie (klucze aplikacji, panele zdalne, rozszerzenia) łatwo je dopasować do konkretnego systemu – zarówno w domu jednorodzinnym, jak i dużym obiekcie ciepłowniczym.

Jeśli potrzebujesz pomocy przy wyborze odpowiedniego modelu lub klucza aplikacji – skontaktuj się z naszym działem technicznym.
