Nowa rodzina produktów: stacje świeżej wody Reflex Hydroflow

Czym jest stacja świeżej wody? Zalety rozwiązania

Stacja świeżej wody to urządzenie do przygotowania ciepłej wody użytkowej (c.w.u.) w sposób przepływowy – czyli podgrzewające wodę na żądanie, bez gromadzenia jej w dużym zbiorniku. W praktyce oznacza to, że woda jest podgrzewana w momencie odkręcenia kranu, przechodząc przez wymiennik ciepła zasilany wodą z instalacji grzewczej. Taka konstrukcja zapewnia, że każdorazowo otrzymujemy świeżą wodę, bez długotrwałego magazynowania w temperaturze sprzyjającej rozwojowi drobnoustrojów. W efekcie znacząco podnosi się standard higieny c.w.u. – przepływowe przygotowanie wody skutecznie chroni przed namnażaniem się bakterii, takich jak Legionella​. Jest to zatem higieniczna alternatywa dla tradycyjnego bojlera czy zasobnika ciepłej wody użytkowej​.

Do zalet stacji świeżej wody należy także wysoki komfort korzystania z ciepłej wody. Ponieważ urządzenie reaguje natychmiast na pobór, użytkownik nie musi długo czekać, aż do kranu dopłynie gorąca woda – jest ona podgrzewana szybko i dokładnie wtedy, gdy jest potrzebna​. W porównaniu do podgrzewaczy pojemnościowych eliminuje to straty ciepła przy magazynowaniu, a w porównaniu do podgrzewaczy przepływowych elektrycznych – jest znacznie bardziej efektywne energetycznie, gdyż wykorzystuje istniejącą instalację grzewczą. Co więcej, brak dużego zasobnika c.w.u. to oszczędność miejsca w kotłowni​, co bywa istotne przy ograniczonej przestrzeni.

Zasada działania i zastosowanie Reflex Hydroflow

Stacje świeżej wody Reflex Hydroflow to nowoczesne urządzenia przepływowe, które współpracują z zewnętrznym źródłem ciepła i zasobnikiem buforowym. Zasada działania polega na przekazywaniu ciepła z wody grzewczej (krążącej w instalacji centralnego ogrzewania) do wody użytkowej poprzez wymiennik ciepła. Schemat pracy stacji wygląda następująco: gdy czujnik przepływu wykryje pobór wody (np. odkręcenie kranu), pompa w stacji uruchamia obieg – zasysa ona gorącą wodę z buforu i tłoczy ją przez płytowy wymiennik ciepła​. Jednocześnie zimna woda z sieci wpływa do drugiej strony wymiennika, gdzie jest ogrzewana w przepływie od gorących płyt wymiennika (oddzielających obydwa obiegi). W efekcie z wyjścia stacji wypływa natychmiast podgrzana woda użytkowa o zadanej temperaturze. Czujniki temperatury monitorują osiągany parametr i przekazują informację do regulatora, który steruje pracą pompy (a w niektórych modelach także zaworem regulacyjnym) tak, aby utrzymać zadany poziom temperatury c.w.u. Po oddaniu ciepła, schłodzona woda z obiegu grzewczego wraca do zasobnika buforowego, gotowa do ponownego ogrzania​. Cały proces trwa sekundy i odbywa się tylko podczas faktycznego poboru wody – poza tym stacja pozostaje w trybie czuwania, nie zużywając energii na podtrzymanie temperatury dużej masy wody.

Na powyższy układ składa się kompaktowy zestaw komponentów zabudowanych w izolowanej termicznie obudowie. W środku znajduje się płytowy wymiennik ciepła, wysokojakościowa pompa obiegowa, czujniki (temperatury i przepływu) oraz układ sterowania z panelem regulacyjnym​. Do prawidłowego działania stacji wymagany jest oddzielny zasobnik buforowy wody grzewczej (który magazynuje energię cieplną) – może to być np. zasobnik Reflex Storaflow o odpowiedniej pojemności, z którym Hydroflow tworzy kompletny system​. Co ważne, woda grzewcza i użytkowa nigdy się nie mieszają – są rozdzielone wymiennikiem, dzięki czemu woda spożywcza pozostaje czysta i spełnia rygory sanitarne​. Dla dodatkowego zabezpieczenia higienicznego, stacje Reflex Hydroflow mają zaimplementowany program dezynfekcji termicznej – okresowe automatyczne przegrzewanie układu, aby eliminować potencjalne bakterie w instalacji​.

Zastosowania. Dzięki zróżnicowanym modelom o różnych mocach, stacje Reflex Hydroflow znajdują zastosowanie w szerokiej gamie obiektów – od domów jednorodzinnych po duże budynki. Ze względu na wysoki standard higieny, są szczególnie polecane tam, gdzie wymagania sanitarne są zaostrzone, np. w szpitalach, przychodniach, szkołach czy innych obiektach użyteczności publicznej​. Z powodzeniem sprawdzają się również w tradycyjnych budynkach mieszkalnych – mieszkańcy domów jedno- i wielorodzinnych docenią komfort ciągłej dostępności ciepłej wody bez obaw o legionellę​. System Hydroflow jest uniwersalny pod względem źródła ciepła – może współpracować z kotłem gazowym, olejowym, pompą ciepła, instalacją solarną czy innym systemem grzewczym, pod warunkiem integracji z odpowiednim buforem. Ponadto brak konieczności utrzymywania wielu setek litrów wody użytkowej w gotowości przekłada się na lepszą efektywność energetyczną i niższe koszty eksploatacji w takich obiektach.

Przegląd modeli Reflex Hydroflow (XS, S, M, L, XL)

Rodzina Reflex Hydroflow obejmuje pięć modeli stacji świeżej wody: XS, S, M, L i XL – od najmniejszego do największego. Poszczególne modele różnią się wydajnością i konstrukcją, co pozwala dobrać rozwiązanie odpowiednio do skali instalacji. Hydroflow XS wyposażono w regulator termostatyczny, natomiast cztery większe modele mają sterowanie elektroniczne z zaawansowanym układem regulacji​. Dodatkowo największe warianty (L i XL) posiadają wbudowane elementy armatury (m.in. zawory kulowe na zasilaniu/odpływie) i opcjonalnie mogą zostać doposażone w moduł cyrkulacyjny c.w.u.​. Wszystkie modele przystosowane są do współpracy z zasobnikami buforowymi o odpowiedniej pojemności – w przypadku L i XL zalecane są większe bufory (od ~800 l wzwyż) ze względu na ich wyższą moc​. Poniżej przedstawiono krótką charakterystykę każdego modelu z uwzględnieniem typowych zastosowań, mocy i przepustowości:

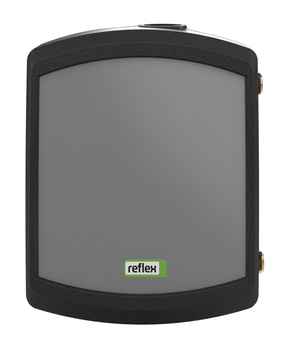

• Reflex Hydroflow XS – najmniejsza stacja w ofercie, przeznaczona do małych instalacji domowych (np. dom jednorodzinny, mieszkanie). Jej układ sterowania oparty jest na mieszaczu termostatycznym, który utrzymuje zadaną temperaturę wody. Moc nominalna sięga ok. 60 kW, co przekłada się na wydajność do 25 l/min podgrzanej wody​. Model XS jest kompaktowy i może obsłużyć jednocześnie kilka punktów poboru w typowym domu. Wymaga podłączenia do zasobnika buforowego o pojemności co najmniej 500 litrów​. Montaż możliwy jest zarówno naścienny, jak i bezpośrednio na zbiorniku buforowym – w zależności od układu kotłowni.

• Reflex Hydroflow S – model małej/średniej wielkości, odpowiedni dla większych domów lub niewielkich budynków wielorodzinnych (np. 2–4 mieszkania) czy pensjonatów. Wyposażony jest w elektroniczny regulatorsterujący pracą pompy, co zapewnia precyzyjną kontrolę temperatury. Jego moc to ok. 70 kW, a maksymalna wydajność wynosi 29 l/min ciepłej wody​. Podobnie jak XS, montowany może być na ścianie lub na buforze (≥500 l). Hydroflow S sprawdzi się tam, gdzie zapotrzebowanie na c.w.u. jest umiarkowane, ale jednocześnie wymagana jest wysoka higiena (np. małe przedszkola, przychodnie, domy opieki).

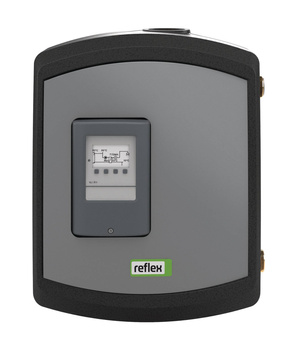

• Reflex Hydroflow M – średni model zaprojektowany z myślą o instalacjach o większym zużyciu wody, np. budynkach wielorodzinnych, małych hotelach, obiektach sportowych (szatnie z prysznicami) itp. Posiada pełną automatykę elektroniczną sterującą wymiennikiem i pompą. Moc nominalna to około 100 kW, a wydajność sięga 41 l/min przy odpowiednich warunkach zasilania​. Wymaga zasobnika buforowego min. 500 litrów; opcjonalny moduł cyrkulacji dla obiegu c.w.u. dostępny jest jako osobne akcesorium (montowany na zewnątrz stacji). Hydroflow M zapewnia już znaczącą ilość ciepłej wody na żądanie – poradzi sobie z kilkoma łazienkami używanymi jednocześnie.

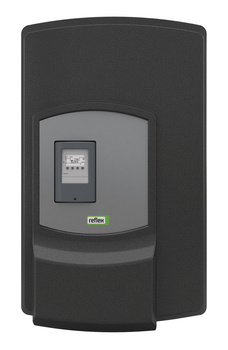

• Reflex Hydroflow L – duża stacja świeżej wody przeznaczona do obiektów o wysokim zapotrzebowaniu na c.w.u. Może obsługiwać np. średniej wielkości hotel, większy budynek mieszkalny (kilkanaście mieszkań), szkołę, dom opieki itp. Wyposażona jest w elektroniczny układ sterowania i fabrycznie zintegrowane niektóre elementy armatury (m.in. zawór bezpieczeństwa i zawory odcinające)​. Jej moc nominalna ~127 kW pozwala uzyskać do 52 l/min ciepłej wody​. Zalecany bufor ciepła dla tego modelu to większy zbiornik (np. 800–1000 litrów lub więcej), aby zapewnić stabilne źródło energii. Hydroflow L oferuje możliwość montażu na zbiorniku (standardowo montaż boczny lewostronny) lub na ścianie, jeżeli zastosuje się odpowiedni zestaw przyłączeniowy. W razie potrzeby utrzymania cyrkulacji c.w.u. w budynku, dostępny jest wewnętrzny moduł cyrkulacyjny (jako opcja dodatkowa montowana w stacji).

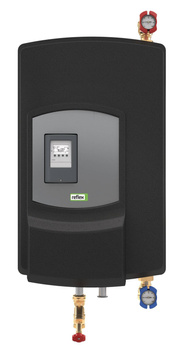

• Reflex Hydroflow XL – największy model, zaprojektowany do bardzo dużych instalacji i obiektów komercyjnych. Sprawdzi się przy zaopatrzeniu w c.w.u. np. dużych budynków mieszkalnych, hoteli, hal sportowych czy szpitali (jako element centralnej wymiennikowni). Hydroflow XL dysponuje mocą rzędu 190 kW, co pozwala przygotować aż do 80 l/min ciepłej wody użytkowej​. Wyposażenie obejmuje pełną automatykę elektroniczną oraz rozbudowaną armaturę wewnętrzną podobnie jak w modelu L (zawory odcinające, możliwość wbudowania pompy cyrkulacyjnej itp.). Wymagany jest odpowiednio duży zasobnik buforowy (co najmniej ~800–1000+ litrów) i zasilanie o dużej wydajności cieplnej. Model XL z racji swoich rozmiarów montuje się zazwyczaj na podłodze lub na dedykowanym stelażu przy buforze (montaż ścienny nie zawsze jest praktyczny ze względu na masę ~27 kg​ plus rury). Zapewnia on jednak maksymalną wydajność – w szczycie zapotrzebowania może obsłużyć jednocześnie wiele punktów poboru, dostarczając komfortowo ciepłą wodę nawet w wymagających systemach.

Wszystkie modele Reflex Hydroflow – od XS po XL – charakteryzują się kompaktową, modułową budową i bardzo elastycznym montażem. Stacje są fabrycznie zmontowanymi, kompletnymi urządzeniami typu plug-and-play, wymagającymi jedynie podłączenia do obiegu grzewczego i wodnego. Możliwy jest montaż naścienny (np. na konsoli mocowanej do ściany) lub bezpośrednio na zbiorniku buforowym – obudowy stacji są przystosowane do instalacji na kołnierzach zbiorników Storaflow, co upraszcza układ połączeń​. Taka dowolność pozwala zaoszczędzić miejsce i dopasować konfigurację do warunków kotłowni. Dodatkowo, w przypadku bardzo dużego zapotrzebowania na c.w.u., stacje Hydroflow można łączyć kaskadowo – równoległa praca dwóch lub więcej urządzeń zwiększa łączną wydajność systemu niemal proporcjonalnie​. Dzięki temu nawet przy rosnącym zapotrzebowaniu można rozbudować system o kolejną stację zamiast wymieniać cały podgrzewacz na większy.

Tabela porównawcza modeli

Poniżej zestawiono kluczowe parametry techniczne poszczególnych modeli Reflex Hydroflow. Moc nominalna i wydajność (przepływ c.w.u.) dotyczą standardowych warunków – temperatura wody zimnej ok. 10 °C, podgrzanie do 45 °C, przy zasilaniu wodą grzewczą o temp. 65 °C. Wszystkie stacje mają dopuszczalne ciśnienie pracy 10 bar i maksymalną temperaturę wody grzewczej 95 °C​. Warianty „CU” i „SST” oznaczają rodzaj wymiennika (lutowany miedzią lub niklem – do wyboru).

Warto zauważyć, że realna wydajność stacji zależy od parametrów źródła ciepła – w przypadku niższej temperatury zasilania (np. przy pompach ciepła ~50 °C) maksymalna przepustowość będzie odpowiednio mniejsza. Mimo to, nawet przy niższych temperaturach zasilania, stacje Hydroflow zachowują przewagę higieniczną i mogą być wykorzystywane, zapewniając bezpieczną ciepłą wodę (w razie potrzeby można wtedy przewidzieć większy wymiennik lub układ kaskadowy dla osiągnięcia wymaganej wydajności).

Podsumowanie i dodatkowe informacje

Stacje przygotowania c.w.u. Reflex Hydroflow stanowią kompletny system dostarczania ciepłej wody użytkowej w sposób bezpieczny, higieniczny i efektywny. Dzięki przepływowemu podgrzewaniu eliminują one zarówno problem strat energii przy magazynowaniu wody, jak i ryzyko zdrowotne związane z rozwojem bakterii w zasobnikach. Bogata oferta modeli (XS–XL) pozwala dobrać urządzenie do niemal każdego typu instalacji – od małego domu po duży obiekt zbiorowego zamieszkania – a możliwość łączenia kilku stacji daje skalowalność na przyszłość. Montaż i integracja z systemem grzewczym są ułatwione dzięki standaryzacji i opcjonalnym akcesoriom (plug & play).

Zapraszamy do zapoznania się z pełną rodziną produktów Reflex Hydroflow w naszym sklepie internetowym WKM.
