Kamień kotłowy w instalacji grzewczej – przyczyny, skutki i sposoby zapobiegania

Czym jest kamień kotłowy?

Kamień kotłowy to twardy osad mineralny wytrącający się z wody, gdy podgrzewamy ją do wysokich temperatur. Jego nazwa pochodzi od tego, że często pojawia się w kotłach grzewczych, ale zjawisko to znamy również choćby z czajników kuchennych. Osad ten powstaje w wyniku termicznego rozkładu wodorowęglanów wapnia i magnezu zawartych w wodzie – zwłaszcza w twardej wodzie bogatej w minerały. Pod wpływem temperatury rozpuszczalne wodorowęglany przekształcają się w trudno rozpuszczalne węglany, które wytrącają się i osadzają na gorących powierzchniach urządzeń.

Kamień kotłowy składa się głównie z związków wapnia i magnezu – przede wszystkim z węglanu wapnia (CaCO₃) oraz węglanu magnezu (MgCO₃). W mniejszym stopniu w jego skład mogą wchodzić także inne substancje obecne w wodzie, np. siarczan wapnia (CaSO₄), wodorotlenek żelaza(III) czy krzemionka. Osad tworzy twardą, zazwyczaj szaro-białą powłokę na wewnętrznych ściankach kotłów, wymienników ciepła, bojlerów oraz na elementach grzewczych (np. grzałkach elektrycznych). Można go zaobserwować również w domowych sprzętach AGD – typowym przykładem są białe nacieki w czajniku lub na grzałce pralki.

Osad kamienia kotłowego we wnętrzu czajnika – widoczna jasno-szara, łuszcząca się warstwa wytrąconych minerałów (węglanów wapnia i magnezu). Takie osady w sprzętach kuchennych są uciążliwe, ale w instalacjach grzewczych stanowią poważne zagrożenie dla sprawności i trwałości urządzeń. W przeciwieństwie do czajnika, który można łatwo odkamienić octem, usunięcie kamienia kotłowego ze skomplikowanej instalacji bywa trudne i kosztowne. Dlatego tak ważne jest zrozumienie przyczyn jego powstawania i zapobieganie osadzaniu się kamienia już na etapie eksploatacji instalacji grzewczej.

Główne przyczyny powstawania kamienia kotłowego

1. Twarda woda. Najważniejszym czynnikiem sprzyjającym powstawaniu kamienia kotłowego jest wysoka twardość wody, czyli duża zawartość soli wapnia (Ca²⁺) i magnezu (Mg²⁺). Im więcej tych minerałów w wodzie, tym więcej osadu może się z niej wytrącić podczas ogrzewania. Na obszarach, gdzie występuje twarda woda, problem kamienia jest szczególnie dotkliwy – dotyczy to znacznej części terytorium Polski.

2. Wysoka temperatura. Proces wytrącania osadów inicjuje przede wszystkim podgrzewanie wody. Tzw. twardość przemijająca (wodorowęglanowa) powodowana jest przez związki, które przy podwyższonej temperaturze rozkładają się z wydzieleniem dwutlenku węgla, a nierozpuszczalne węglany wapnia i magnezu odkładają się na ściankach urządzeń. Innymi słowy, gotowanie lub wysoka temperatura w kotle powoduje, że minerały wytrącają się z wody i tworzą kamień. Im wyższa temperatura powierzchni wymiennika ciepła lub grzałki, tym szybciej narasta na niej osad.

3. Ciśnienie i odparowanie wody. W urządzeniach grzewczych, szczególnie w kotłach parowych lub instalacjach z parą, istotne jest także ciśnienie i częściowe odparowanie wody. Gdy część wody zmienia się w parę, rozpuszczone w niej związki mineralne zostają w pozostałej cieczy, zwiększając lokalne stężenie i sprzyjając wytrącaniu kamienia. W miejscach o intensywnym przepływie gorącej pary (np. dysze, zawory bezpieczeństwa) również mogą powstawać twarde osady.

4. Chropowate powierzchnie i materiały instalacji. Starsze rury stalowe (zwłaszcza ze stali czarnej) są bardziej podatne na narastanie kamienia kotłowego niż gładkie rury miedziane czy z tworzyw sztucznych. Szorstka, skorodowana lub porowata powierzchnia wewnątrz rury działa jak rusztowanie – drobne kryształy osadu łatwiej się na niej zatrzymują i przywierają. Gdy pierwsza warstwa się osadzi, przyciąga elektrostatycznie kolejne cząstki, co przyspiesza rozrost osadu. Z tego względu kamień często narasta szybciej w instalacjach starych lub wykonanych z niechronionej wewnętrznie stali.

5. Częste dolewanie świeżej wody. Jeśli instalacja centralnego ogrzewania ma nieszczelności lub jest często uzupełniana świeżą wodą (np. w układzie otwartym z naczyniem wzbiorczym), do obiegu ciągle dostają się nowe porcje minerałów. Każde uzupełnienie instalacji surową, nieuzdatnioną wodą zwiększa jej ogólną twardość, dostarczając materiału do tworzenia nowych osadów. Dodatkowo w układach otwartych następuje ciągłe natlenianie wody z powietrza atmosferycznego, co oprócz kamienia nasila jeszcze problemy z korozją (o czym niżej). Dobra praktyka instalacyjna zaleca więc, by ograniczać uzupełnianie wodą i stosować układy zamknięte lub automatyczne dopełnianie wody uprzednio uzdatnionej.

Dlaczego kamień kotłowy jest szkodliwy? – Skutki osadzania się kamienia

Na pierwszy rzut oka cienka warstwa kamienia kotłowego może wydawać się nieszkodliwa. Niestety, skutki jej obecności w instalacji grzewczej są bardzo poważne i odczuwalne zarówno w codziennej eksploatacji, jak i w żywotności urządzeń. Poniżej wymieniamy główne problemy powodowane przez osadzanie się kamienia kotłowego:

• Spadek sprawności wymiany ciepła. Osad kamienny izoluje termicznie powierzchnie grzewcze, przez co utrudnia przekazywanie ciepła z palnika lub grzałki do wody. Już cienka warstwa kamienia (np. 0,5 mm) może obniżyć sprawność wymiennika o około 5%, a przy grubości 1 mm straty sięgają ponad 10%. Gdy osad narasta do 3 mm, efektywność wymiany ciepła może spaść nawet o 20%. Oznacza to, że kocioł czy bojler musi zużywać więcej paliwa lub energii, by osiągnąć tę samą moc grzewczą. Innymi słowy – rosną rachunki za ogrzewanie. Szacuje się, że jednolita warstwa kamienia o grubości ~2 mm może zwiększyć zużycie paliwa aż o 25%, co wyraźnie pokazuje skalę problemu.

• Przegrzewanie się urządzeń i awarie. Izolacyjna warstwa kamienia sprawia, że ciepło nie jest efektywnie odprowadzane do wody, gromadzi się w materiale wymiennika i powoduje miejscowe przegrzania. W kotłach można usłyszeć wtedy charakterystyczne odgłosy bulgotania lub wrzenia wody na rozgrzanej powierzchni wymiennika. Lokalnie może dochodzić do tak wysokich temperatur, że metal kotła lub grzałka ulegają uszkodzeniu – np. odkształceniom, pęknięciom (na skutek szoku termicznego przy dopływie zimnej wody) czy nawet przepaleniu elementu. Producenci kotłów określają dopuszczalną grubość kamienia na ściankach – zwykle to maksymalnie 0,5 mm – powyżej tej wartości zaleca się chemiczne czyszczenie wymiennika, aby zapobiec awarii.

• Zmniejszenie przepływu i zapychanie rur. Osad odkłada się szczególnie w miejscach o spowolnionym przepływie wody lub na załamaniach i kolankach rur. Z biegiem czasu światło rury ulega zwężeniu, co ogranicza przepływ czynnika grzewczego i powoduje spadki ciśnienia w instalacji. Może to skutkować nierównomiernym rozprowadzeniem ciepła – niektóre grzejniki będą niedogrzane, podczas gdy inne elementy mogą być przegrzane. W skrajnych przypadkach narastający kamień kotłowy jest w stanie całkowicie zatkać wąskie przewody lub kanały przepływowe wymiennika, wywołując poważną awarię systemu grzewczego.

• Uszkodzenia armatury i osprzętu. Kamień kotłowy osadza się również na elementach armatury i aparatury kontrolno-pomiarowej. Zawory, pompy obiegowe, czujniki temperatury czy manometry mogą przestać działać prawidłowo wskutek pokrycia ich czujników lub ruchomych części twardym osadem. Gruba warstwa kamienia potrafi unieruchomić zawory lub zaburzyć odczyty czujników (np. czujnik temperatury obrośnięty kamieniem reaguje z opóźnieniem). W efekcie automatyka kotła może działać nieprawidłowo – stąd prosta droga do kolejnych usterek. Producentom zdarza się odrzucić roszczenia gwarancyjne, gdy stwierdzą, że przyczyną awarii była właśnie zaniedbana jakość wody i osady w instalacji.

• Korozja podosadowa i przyspieszone rdzewienie. Choć kamień kotłowy sam w sobie nie jest chemicznie agresywny, to sprzyja korozji metali w instalacji na kilka sposobów. Po pierwsze, tworząc porowatą warstwę, pod osadem mogą gromadzić się mikroobszary wody o innym składzie (np. odtlenione), co powoduje miejscową korozję podosadową stalowych elementów. Po drugie, w układach otwartych kamień często idzie w parze z natlenieniem wody – a wysoka zawartość tlenu w wodzie przyspiesza korozję stali i żeliwa. Ponadto sam proces wytrącania węglanów podnosi odczyn pH wody, co w pewnych warunkach może przyczyniać się do korozji metali nieżelaznych (np. miedzi i jej stopów). W praktyce zarośnięta kamieniem instalacja rdzewieje szybciej, a produkty korozji (szlam, rdza) dodatkowo osadzają się w systemie, pogłębiając problemy.

Podsumowując, obecność kamienia kotłowego w instalacji grzewczej prowadzi do spadku efektywności ogrzewania, wyższych kosztów paliwa, częstszych awarii i skrócenia żywotności urządzeń. W skali domowej może to oznaczać zimne kaloryfery i kosztowne naprawy kotła, a w skali dużej kotłowni – poważne straty finansowe z tytułu nieplanowanych przestojów czy niższej sprawności systemu. Na szczęście powstawaniu kamienia kotłowego można skutecznie zapobiegać poprzez odpowiednie działania, głównie związane z uzdatnianiem wody.

Jak zapobiegać osadzaniu się kamienia kotłowego?

Zapobieganie powstawaniu kamienia jest zawsze łatwiejsze i tańsze niż późniejsze usuwanie osadów. Kluczem jest zadbanie o odpowiednią jakość wody używanej w instalacji grzewczej – tak, aby zminimalizować zawartość składników powodujących twardość. Oto najważniejsze metody przeciwdziałania kamieniowi kotłowemu:

• Centralne zmiękczanie wody. Jednym z najskuteczniejszych sposobów ochrony instalacji jest zainstalowanie zmiękczacza wody na zasilaniu układu grzewczego. Zmiękczacz (najczęściej wykorzystujący żywicę jonowymienną) usuwa z wody nadmiar jonów wapnia i magnezu, zastępując je jonami sodu. W efekcie woda traci twardość i nie wytrąca osadów kamienia kotłowego. Centralne zmiękczacze są dostępne w różnych rozmiarach – od kompaktowych urządzeń do domów jednorodzinnych, po stacje zmiękczania dla dużych kotłowni. Warto pamiętać, że woda zmiękczona metodą jonowymienną zawiera sód i nie nadaje się do picia dla osób na diecie niskosodowej, ale do celów grzewczych jest idealna. W ofercie naszego sklepu WKM dostępne są profesjonalne układy zmiękczania i demineralizacji wody – urządzenia te zapewniają wodę o parametrach zgodnych z wymaganiami dla instalacji grzewczych, chroniąc kocioł przed odkładaniem kamienia.

• Demineralizacja (odmineralizowanie) wody. Innym podejściem jest całkowite odmineralizowanie wody przed wprowadzeniem jej do instalacji. Demineralizacja usuwa nie tylko jony wapnia i magnezu, ale praktycznie wszystkie rozpuszczone sole. Można to osiągnąć np. poprzez odwróconą osmozę, zastosowanie żywic mieszanobednowych (mixed-bed) lub destylację wody. Demineralizowana woda ma bardzo niską przewodność i znikomą twardość – nie tworzy więc kamienia kotłowego wcale. Należy jednak zaznaczyć, że woda demineralizowana nie nadaje się do spożycia, natomiast doskonale sprawdza się jako czynnik grzewczy (jest chemicznie czysta, choć często trzeba korygować jej odczyn pH przed wlaniem do instalacji). W praktyce, w mniejszych obiegach grzewczych częściej stosuje się tańsze zmiękczacze, a demineralizację wybiera się dla większych systemów lub tam, gdzie wymagana jest najwyższa czystość wody (np. w instalacjach chłodniczych, laboratoryjnych lub w układach zamkniętych pomp ciepła). Zapobieganie osadzaniu kamienia poprzez zmiękczenie lub demineralizację wody jest rekomendowane przez większość fachowców – w zasadzie sprowadza się to do uzdatniania wody przed napełnieniem instalacjii.

• Stosowanie inhibitorów i środków chemicznych. Dostępne są specjalne preparaty chemiczne dodawane do wody grzewczej, które zapobiegają wytrącaniu osadów lub wiążą jony twardości w kompleksy. Są to tzw. inhibitory kamienia i korozji, często stosowane np. w instalacjach chłodzących samochodów (płyny zapobiegające kamieniowi i rdzewieniu). W instalacjach grzewczych również można użyć atestowanych środków tego typu – dodaje się je do wody kotłowej w odpowiednich proporcjach. Należy jednak bezwzględnie przestrzegać zaleceń producentów chemii i używać preparatów posiadających atest do instalacji grzewczych (ze względu na bezpieczeństwo urządzeń i użytkowników). Środki chemiczne mogą wspomagać ochronę przed kamieniem, ale zwykle traktuje się je jako uzupełnienie dla uzdatniania wody, a nie substytut zmiękczacza.

• Regularna konserwacja i czyszczenie. Nawet przy uzdatnianiu wody warto okresowo kontrolować stan wymienników ciepła i raz na kilka lat przeprowadzić czyszczenie instalacji. Służą do tego profesjonalne odkamieniacze – pompy do płukania instalacji z roztworem kwasu (np. cytrynowego, fosforowego) lub specjalne preparaty rozpuszczające osady. Czyszczenie chemiczne pozwala usunąć istniejący kamień kotłowy ze ścianek kotła czy wymiennika bez demontażu urządzeń. Trzeba je jednak wykonywać ostrożnie (najlepiej zlecić to wyspecjalizowanej firmie), aby nie uszkodzić materiału kotła zbyt agresywnym środkiem. Regularna konserwacja obejmuje też płukanie filtrów siatkowych i osadników (tzw. odmulaczy) zamontowanych na instalacji – wychwytują one cząstki rdzy, piasku i fragmenty kamienia, zapobiegając ich krążeniu w obiegu.

• Dobra praktyka eksploatacyjna. Poza samymi metodami uzdatniania, istnieje szereg zaleceń eksploatacyjnych minimalizujących ryzyko osadzania kamienia. Po pierwsze, zawsze napełniajmy nową instalację wodą uzdatnioną (zmiękczoną lub demineralizowaną) – nie zwykłą wodą z kranu. Po drugie, starajmy się utrzymywać instalację jako układ zamknięty, aby uniknąć potrzeby częstego dolewania wody. Po trzecie, kontrolujmy co pewien czas podstawowe parametry wody grzewczej: twardość ogólną, odczyn pH, zawartość tlenu i przewodność elektryczną. W razie odchyleń od normy – interweniujmy (np. przez dodatkowe uzdatnienie lub dodanie inhibitorów). Po czwarte, pamiętajmy o filtrach – w każdej instalacji CO powinny być zainstalowane filtry mechaniczne (siatkowe lub sznurkowe) na wejściu wody oraz separator zanieczyszczeń (odmulacz) w obiegu. Usuwają one z wody cząstki stałe (piasek, produkty korozji), które co prawda same nie tworzą kamienia, ale mogą inicjować osadzanie się minerałów na swoich powierzchniach lub powodować inne problemy.

Element grzewczy (grzałka) elektrycznego bojlera pokryty grubą warstwą kamienia kotłowego (widoczna biała, spękana skorupa osadu) oraz zużyta anoda magnezowa z tej samej instalacji. Tak wyglądają efekty długotrwałej pracy urządzenia na twardej wodzie – element grzejny został zaizolowany osadem, co drastycznie obniżyło jego sprawność i doprowadziło do korozji. Taka warstwa kamienia działa jak płaszcz izolacyjny, zatrzymując ciepło po stronie grzałki i powodując jej przegrzewanie. W skrajnych przypadkach może dojść do przepalenia grzałki lub pęknięcia kotła, jeśli kamień nie jest regularnie usuwany. Widać też niemal całkowicie rozpuszczoną anodę magnezową, której zadaniem była ochrona zbiornika przed korozją elektrochemiczną – zaniedbanie jakości wody sprawiło, że anoda zużyła się bardzo szybko, a osad kamienny i tak osiadł na elementach bojlera.

Normy jakości wody i zalecenia dla instalacji grzewczych

Profesjonaliści od lat zwracają uwagę, że właściwa jakość wody grzewczej jest kluczem do bezawaryjnej pracy instalacji. W Polsce istniała szczegółowa norma PN-93/C-04607 „Woda w instalacjach ogrzewania – wymagania dotyczące jakości wody”, która definiowała parametry wody do napełniania i uzupełniania systemów CO. Choć normę tę formalnie wycofano, jej postanowienia wciąż stanowią punkt odniesienia i zostały zaadaptowane do zaleceń producentów urządzeń oraz nowych wytycznych branżowych (np. niemieckiej VDI 2035). Zgodnie z normą PN-93/C-04607 ogólna twardość wody służącej do napełniania instalacji centralnego ogrzewania nie powinna przekraczać 4,0 mval/l (ok. 11 °dH w skali niemieckiej). Innymi słowy, woda powinna być co najwyżej umiarkowanie twarda. W praktyce osiąga się to właśnie poprzez zmiękczenie lub zmieszanie wody twardej z demineralizowaną.

Warto podkreślić, że wielu producentów kotłów i wymienników ciepła wymaga spełnienia powyższych norm jakości wody jako warunku utrzymania gwarancji na urządzenie. Przekroczenie dopuszczalnej twardości czy innych parametrów wody może skutkować utraceniem gwarancji na kocioł lub pompę ciepła. Dlatego dobrą praktyką instalatorów jest zawsze sprawdzenie twardości wody przed pierwszym uruchomieniem instalacji oraz uzdatnienie jej w razie potrzeby. Jeżeli klient odmawia uzdatniania wody, fachowcy często każą mu podpisać stosowne oświadczenie o ryzyku – to pokazuje, jak poważnie branża traktuje kwestię kamienia kotłowego.

Oprócz twardości, normy i wytyczne określają także inne zalecane parametry wody grzewczej, m.in.: odczyn pH (zwykle lekko zasadowy, ok. 8-9,5 – by nie była zbyt kwaśna ani zbyt zasadowa dla metali), maksymalną zawartość tlenu rozpuszczonego (niska, szczególnie w układach zamkniętych – by ograniczyć korozję), dopuszczalny poziom chlorków i siarczanów (bo agresywne aniony przyspieszają korozję) czy brak zanieczyszczeń stałych i oleistych. Kompleksowe podejście do jakości wody oznacza więc nie tylko redukcję twardości, ale także dbałość o czystość i stabilność chemiczną wody krążącej w instalacji.

Podsumowanie: Dbaj o wodę, a instalacja odwdzięczy się bezawaryjną pracą

Kamień kotłowy to poważny wróg każdej instalacji grzewczej – jego odkładanie się prowadzi do spadku sprawności ogrzewania, uszkodzeń kotłów i armatury, a w konsekwencji do wyższych kosztów ogrzewania i napraw. Na szczęście poprzez odpowiednie uzdatnianie wody (zmiękczanie lub demineralizację) oraz przestrzeganie zaleceń eksploatacyjnych można niemal całkowicie wyeliminować problem kamienia kotłowego. Inwestycja w dobrą stację uzdatniania zwróci się w postaci niższych rachunków i dłuższej żywotności kotłowni. Pamiętajmy, że nowoczesne, wysokowydajne urządzenia grzewcze o małej pojemności wodnej są szczególnie wrażliwe na jakość wody – im bardziej zaawansowany kocioł czy pompa ciepła, tym lepiej musimy o niego dbać. Uzdatniona woda to mniejsze ryzyko kamienia, korozji i awarii, a co za tym idzie – spokojna głowa użytkownika i komfortowo ciepłe kaloryfery przez długie lata.

Czy masz pytania dotyczące doboru odpowiedniego zmiękczacza lub systemu uzdatniania wody dla Twojej kotłowni? Skontaktuj się z nami lub odwiedź kategorię Układy zmiękczania i demineralizacji wody w naszym sklepie WKM – nasi specjaliści pomogą dobrać rozwiązanie idealnie dopasowane do Twoich potrzeb. Dzięki temu Twoja instalacja grzewcza będzie pracować wydajnie, ekonomicznie i bezpiecznie, wolna od niszczącego kamienia kotłowego.

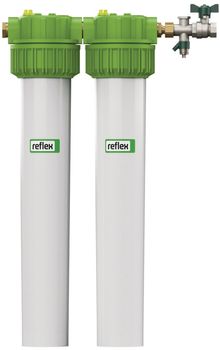

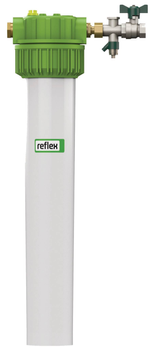

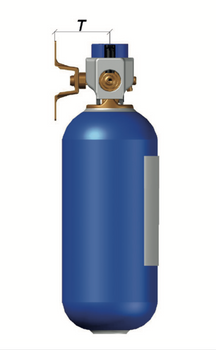

W ofercie naszego sklepu WKM dostępne są profesjonalne układy zmiękczania i demineralizacji wody.
