Jak dobrać pompę obiegową do centralnego ogrzewania – na co zwrócić uwagę?

Dobór pompy obiegowej do centralnego ogrzewania bywa kluczowy dla prawidłowego działania całej instalacji grzewczej. Źle dobrana pompa może skutkować niedogrzaniem pomieszczeń, nadmiernym hałasem lub wysokimi rachunkami za prąd. W tym artykule przedstawimy, jak dobrać pompę obiegową w dwóch częściach: najpierw wprowadzenie przystępne dla mniej zaawansowanych użytkowników, a następnie szczegółowe aspekty techniczne dla osób, które chcą zagłębić się w temat.

Część 1: Wprowadzenie dla mniej zaawansowanych

Czym jest pompa obiegowa i do czego służy?

Pompa obiegowa (inaczej pompa cyrkulacyjna) to elektryczne urządzenie wymuszające krążenie wody w zamkniętym obiegu centralnego ogrzewania. Dzięki niej ciepła woda z wymiennika lub kotła CO (centralnego ogrzewania) dociera do wszystkich grzejników lub do pętli ogrzewania podłogowego, a schłodzona wraca do wymiennika lub kotła. W dawnych układach grawitacyjnych obieg wody następował samoczynnie (ciepła woda unosiła się do góry, zimna opadała), jednak wymagało to bardzo grubych rur i dawało słabsze efekty. Współcześnie pompka obiegowa jest standardem – pozwala na wydajne ogrzewanie także cienkimi rurami i szybkie reagowanie na sterowanie termostatami.

Warto wiedzieć, że pompy obiegowe stosuje się nie tylko w ogrzewaniu. W wielu domach spotykana jest również pompa cyrkulacyjna ciepłej wody użytkowej (CWU), która zapewnia ciągły obieg gorącej wody z podgrzewacza do kranów (dzięki czemu od razu leci ciepła woda). Taka pompa CWU działa na podobnej zasadzie, choć zwykle jest mniejsza i wykonana z materiałów odpornych na korozję (np. z mosiądzu lub ze stali nierdzewnej, jeśli ma kontakt z wodą pitną). W dalszej części skupimy się głównie na pompach do CO, ale wiele zasad doboru dotyczy obu tych zastosowań.

Dlaczego odpowiedni dobór pompy CO jest ważny?

Odpowiednio dobrana pompa CO zapewni równomierne ogrzewanie budynku, cichą pracę instalacji oraz oszczędność energii. Zbyt słaba pompa może nie dostarczyć wystarczającej ilości ciepłej wody do najdalszych lub najwyżej położonych grzejników. Z kolei zbyt mocna pompa obiegowa może powodować szumy w instalacji (np. gwizdanie w zaworach termostatycznych) i niepotrzebnie zużywać więcej prądu. Nowoczesne pompy obiegowe potrafią automatycznie dostosować swoją wydajność do potrzeb systemu, ale nadal muszą mieścić się w pewnym zakresie dobranym do wielkości i charakterystyki instalacji. Dlatego przed zakupem warto zwrócić uwagę na kilka kluczowych parametrów.

Podstawowe parametry doboru pompy obiegowej

1. Wydajność (przepływ): Jest to ilość wody, jaką pompa może przetłoczyć w określonym czasie, zwykle wyrażana w metrach sześciennych na godzinę (m³/h) lub litr/min. W praktyce wymagany przepływ zależy od mocy źródła ciepła i temperatur wody w instalacji. Im większa moc kotła i im mniejsza różnica temperatur między zasilaniem a powrotem, tym większy przepływ jest potrzebny, aby przekazać ciepło. Przykładowo, dla domu o zapotrzebowaniu 20 kW i przy różnicy temperatur 10°C, wymagany przepływ wynosi ok. 1,7 m³/h. Wartość wydajności pompy musi więc pokrywać zapotrzebowanie instalacji – z pewnym zapasem, ale bez dużej przesady. Większość producentów podaje maksymalny przepływ pompy przy zerowej wysokości podnoszenia (tzw. przepływ swobodny). W rzeczywistych warunkach przepływ będzie mniejszy w zależności od oporów instalacji.

2. Wysokość podnoszenia (ciśnienie): Ten parametr (podawany w metrach, np. 4 m, 6 m, 8 m) oznacza, jakiego maksymalnego wznosu ciśnienia może dokonać pompa. Mówiąc prościej, odpowiada to zdolności pokonywania oporów przepływu w instalacji – nie mylić ze skuteczną wysokością budynku. W instalacji zamkniętej ciśnienie statyczne się równoważy, a wysokość podnoszenia pompy musi sprostać stratom ciśnienia na tarcie w rurach, kształtkach, zaworach i urządzeniach grzewczych. Im bardziej rozległa i skomplikowana instalacja (np. duży dom piętrowy, wąskie rurki, wymiennik ciepła), tym wyższego ciśnienia wymaga utrzymanie przepływu. Dla typowego domu jednorodzinnego z instalacją grzejnikową często wystarcza pompa o wysokości podnoszenia ~4–6 m. Model pompy bywa oznaczany właśnie tym parametrem – np. pompa 25-40 to pompa 4-metrowa, a 25-60 to 6-metrowa. Ważne jest, by dobór pompy obiegowej uwzględniał wymagany przepływ oraz straty ciśnienia w instalacji​ – tylko wtedy pompa będzie pracować w optymalnym punkcie swojej charakterystyki.

3. Zużycie energii (sprawność): Pompa obiegowa pracuje przez wiele godzin na dobę w sezonie grzewczym, dlatego jej pobór mocy elektrycznej ma znaczenie dla kosztów eksploatacji. Nowoczesne wysokoefektywne pompy obiegowe wyposażone w silniki EC i elektroniczną regulację potrafią zużywać o 50-80% mniej energii niż stare, niewyposażone w automatykę pompy stałoobrotowe. Producenci często podają klasę efektywności energetycznej (np. A) lub indeks EEI – im niższy, tym lepiej (w 2013 wprowadzono przepisy UE, które wymusiły EEI ≤ 0,23 dla nowych pomp, co praktycznie wyeliminowało z rynku najbardziej energochłonne konstrukcje). Dla użytkownika praktycznie przekłada się to na moc pompy w watach – małe pompy elektroniczne mogą średnio pobierać tylko 5-30 W, podczas gdy starsze modele miały sztywne nastawy np. 50/70/100 W. Warto więc przy wyborze sprawdzić zużycie energii i szukać modeli o wysokiej sprawności. Często nieco wyższa cena zakupu nowoczesnej pompy zwraca się w rachunkach za prąd w ciągu paru lat.

4. Sterowanie i tryby pracy: Dawniej standardem była pompa CO z ręcznym przełącznikiem 3 prędkości – użytkownik lub instalator ustawiał stały bieg (I, II lub III) i pompa cały czas tak pracowała. Obecnie prawie wszystkie pompy obiegowe mają wbudowaną automatykę, która dostosowuje wydajność do potrzeb. Istnieją różne tryby regulacji: najpopularniejsze to Δp-c (stałe ciśnienie) oraz Δp-v (proporcjonalne ciśnienie). W trybie stałego ciśnienia pompa utrzymuje zadaną wysokość podnoszenia niezależnie od przepływu, co jest korzystne np. w instalacjach podłogowych lub układach z wymiennikiem, gdzie ważne jest stałe ciśnienie. Z kolei w trybie proporcjonalnym pompa zmniejsza ciśnienie wraz ze spadkiem przepływu (gdy termostaty się przymykają), co zapobiega nadmiernemu wzrostowi ciśnienia i hałasowi – ten tryb jest polecany do grzejników z zaworami termostatycznymi. Wielu producentów stosuje też tryby automatyczne – np. Grundfos AUTOADAPT, gdzie pompa sama analizuje zmiany w instalacji i wybiera optymalną charakterystykę​. Są również funkcje dodatkowe, jak tryb nocny (automatyczne obniżenie wydajności przy spadku temperatury kotła, gdy ogrzewanie nie pracuje intensywnie), tryb stałej temperatury (rzadszy – utrzymuje zadaną temperaturę wody mieszając, jeśli pompa ma czujnik), czy ogranicznik maksymalnego przepływu FLOWLIMIT (o nim w części technicznej). Podsumowując – wybierając pompę, zwróćmy uwagę, jakie ma opcje sterowania. Prostsze modele mogą mieć tylko wybór między Δp-c a Δp-v i ewentualnie stałe obroty, a bardziej zaawansowane oferują automatyczne algorytmy ułatwiające użytkowanie.

5. Rozmiar i montaż: Na koniec aspekt czysto praktyczny – upewnijmy się, że wybrana pompa fizycznie pasuje do naszej instalacji. Pompy obiegowe występują w różnych rozmiarach przyłączy. Dla domów jednorodzinnych typowe są pompy na gwint z korpusem o długości montażowej 130 mm lub 180 mm (należy dobrać odpowiednio do rozstawu na rurach lub rozmiaru starej pompy, jeśli wymieniamy). Średnice przyłączy też muszą się zgadzać (np. Rp 1½" dla pomp 25/32). Większe pompy (np. do budynków wielorodzinnych) mogą mieć przyłącza kołnierzowe DN40, DN50 itd. Istotny jest też właściwy montaż: pompę montujemy na prostym odcinku rury, najczęściej na powrocie z instalacji (chłodniejsza woda wydłuża żywotność pompy), z wałem silnika ułożonym poziomo. Trzeba zapewnić możliwość odpowietrzenia i dostęp do pompy. Jeśli modernizujemy starą instalację, warto od razu zamontować filtry siatkowe przed pompą (tzw. filtry skośne) – chronią one urządzenie przed zanieczyszczeniami mogącymi uszkodzić wirnik.

Część 2: Szczegółowe aspekty techniczne dla zaawansowanych

W drugiej części omówimy bardziej techniczne szczegóły doboru pompy oraz porównamy konkretne modele pomp dwóch czołowych producentów: Grundfos i Wilo.

Dokładniejsze wyznaczanie wymaganego przepływu i podnoszenia

Profesjonalny dobór pompy obiegowej rozpoczyna się zwykle od obliczenia zapotrzebowania na przepływ (Q) i wymaganego podnoszenia (H). Jak wspomniano, przepływ zależy od mocy cieplnej, jaką ma przenieść woda. Można go oszacować ze wzoru:

Q=Pc⋅ΔT⋅ρQ=c⋅ΔT⋅ρP​

gdzie P – moc cieplna [W], c – ciepło właściwe wody (4180 J/kgK), ρ – gęstość wody (~1000 kg/m³), ΔT – przyjęta różnica temperatur między zasilaniem a powrotem [K]. W praktyce często używa się uproszczenia: Q [m³/h] = P[kW]×0,86ΔT[°C]ΔT[°C]P[kW]×0,86​. Przykładowo, dla instalacji 15 kW i ΔT=15°C, wymagany przepływ wyniesie ok. 0,86 m³/h. Znając przepływ, można wyznaczyć stratę ciśnienia na instalacji przy tym przepływie – to da wymaganą wysokość podnoszenia H. Do obliczeń strat korzysta się z praw hydrauliki: sumuje opory poszczególnych odcinków rur (według średnicy, długości, chropowatości), opory armatury (zawory, kolanka – każdy ma tzw. ekwiwalent długości lub współczynnik ζ) oraz opór odbiorników ciepła (wymienników, wężownic, grzejników – producenci czasem podają ich opory). Z tych danych projektant wylicza, że np. dla przepływu 0,86 m³/h spadek ciśnienia wynosi 3 m słupa wody. Dodaje się pewien margines (np. 10-20%) i wybiera pompę, której charakterystyka Q-H przebiega powyżej tego punktu pracy. Taki formalny dobór zapewnia, że pompa da radę w najtrudniejszych warunkach (maksymalne zapotrzebowanie).

W praktyce instalatorzy często upraszczają dobór, bazując na doświadczeniu i typowych wartościach dla danych wielkości budynku. Na przykład do domu ~150 m² zazwyczaj wystarcza pompa 6-metrowa z maksymalnym przepływem rzędu 2-3 m³/h. Jeśli instalacja jest rozległa (np. ogrzewanie podłogowe z długimi pętlami) lub budynek piętrowy, mogą zalecić mocniejszą pompę 8-metrową. Lepiej jednak oprzeć się na obliczeniach – zbyt duża pompa będzie działać poniżej swojej charakterystyki (przepływ będzie ograniczany przez zawory lub dławienie, co zmniejsza sprawność), a zbyt mała nie zapewni komfortu cieplnego. Warto także sprawdzić charakterystyki pomp publikowane przez producenta – to wykresy pokazujące zależność przepływu i wysokości podnoszenia dla danej pompy. Należy upewnić się, że punkt pracy naszej instalacji (Q, H) leży w obszarze pracy pompy, najlepiej mniej więcej pośrodku jej krzywej, nie tuż przy maksymalnych wartościach.

Analiza trybów sterowania i automatyki

Nowoczesne pompy obiegowe są wyposażone w szereg inteligentnych funkcji. Dla zaawansowanych użytkowników i projektantów istotne jest dopasowanie trybu sterowania do rodzaju instalacji:

• Δp-c (stałe ciśnienie): Pompa utrzymuje stałą zadaną wysokość podnoszenia niezależnie od zmiany przepływu. Ten tryb jest zalecany np. dla instalacji ogrzewania podłogowego z mieszaczami lub układów chłodzenia, gdzie utrzymanie stałego ciśnienia zapewnia stabilną pracę. Sprawdza się też w instalacjach CWU (cyrkulacji ciepłej wody), gdzie przepływ w pętli jest stały, a chcemy unikać spadku ciśnienia przy rozbiorze wody. Wilo Yonos MAXO domyślnie dostarczany jest w trybie stałego ciśnienia Δp-c dla cyrkulacji wody pitnej​, co pokazuje, że producent przewidział ten tryb jako optymalny do takich zastosowań.

• Δp-v (proporcjonalne ciśnienie): Pompa zmienia wysokość podnoszenia proporcjonalnie do przepływu – przy mniejszym przepływie (np. pozamykane częściowo zawory) obniża ciśnienie, a przy większym podnosi. Ten tryb polecany jest do klasycznych instalacji grzejnikowych z termostatami. Redukuje on szumy przepływu, bo gdy większość grzejników się zamknie i pozostanie mały przepływ, pompa nie „ciśnie” na maksymalnym ciśnieniu, tylko schodzi niżej. Efektem jest cichsza praca zaworów i oszczędność prądu. Wilo Yonos MAXO dla obiegu grzewczego zalecany jest właśnie w trybie Δp-v​ – w praktyce pompa sama może wykrywać charakter pracy i utrzymywać proporcjonalną charakterystykę. Grundfos MAGNA3 w trybie AUTOADAPT również opiera się o regulację proporcjonalną, dostrajając optymalną krzywą w zależności od obserwacji systemu​.

• Tryb stałej prędkości (stała charakterystyka): Mimo zaawansowania, czasem potrzebne jest wymuszenie stałych obrotów pompy. Np. w określonych sytuacjach testowych, awaryjnych lub przy współpracy z zewnętrznym sterownikiem. Wiele pomp ma możliwość ustawienia jednego z trzech stałych biegów (symulując starą pompę). Wilo Yonos MAXO umożliwia taką pracę – użytkownik może zamiast trybu automatycznego ustawić n = const i wybrać jeden z 3 biegów​. Grundfos MAGNA3 również ma tryb manualny stały, choć domyślnie korzysta z trybu automatycznego.

• Inne zaawansowane funkcje: Dla osób zainteresowanych maksymalnym wykorzystaniem możliwości, producenci udostępniają opcje takie jak limiter przepływu. Przykładem jest funkcja FLOWLIMIT/FLOWADAPT w pompach Grundfos MAGNA3​. Umożliwia ona ustawienie maksymalnego przepływu, którego pompa nie przekroczy – to jak elektroniczna dławiąca kryza, eliminująca konieczność montowania zaworów dławiących na pompie. Pompa z włączonym FlowAdapt sama ograniczy swoją krzywą, by nie przekraczać zadanego przepływu, co poprawia efektywność energetyczną całego systemu (unikamy pompowania nadmiaru wody i jej dławienia)​. MAGNA3 ma także wbudowany licznik energii cieplnej – dzięki pomiarowi temperatur (pompa ma wbudowany czujnik oraz możliwość podłączenia drugiego na powrocie) jest w stanie oszacować przepływ energii (z dokładnością ok. ±10%)​. To przydatne w większych instalacjach do monitoringu zużycia ciepła bez dodatkowych ciepłomierzy. Oprócz tego, pompy mogą oferować funkcję odpowietrzania (np. program, który oscyluje obrotami by usunąć pęcherze powietrza), miękki start (rozruch z rampą, by nie wywołać uderzenia ciśnienia), zabezpieczenie przed suchobiegiem i przed zablokowaniem (okresowe automatyczne poruszenie wirnikiem poza sezonem). Lista funkcji zależy od modelu – warto zajrzeć do instrukcji lub karty katalogowej, by poznać pełen wachlarz.

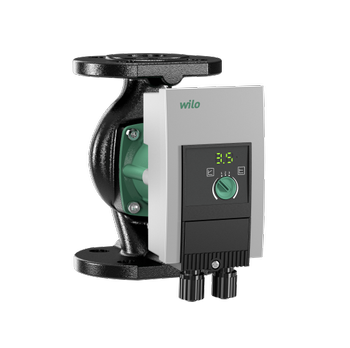

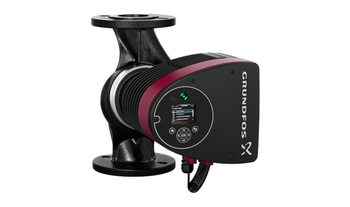

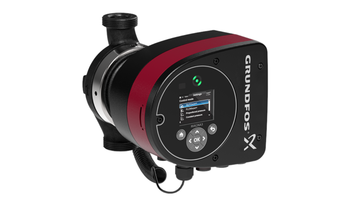

Porównanie modeli: Grundfos MAGNA3 vs Wilo Yonos MAXO

Na rynku istnieje wielu producentów pomp obiegowych, ale dwóch wiodących to Grundfos i Wilo. Przyjrzyjmy się ich flagowym modelom z segmentu pomp elektronicznych i porównajmy ich funkcje: Grundfos MAGNA3 oraz Wilo Yonos MAXO. Są to urządzenia o zbliżonym zastosowaniu – wysokoefektywne pompy do instalacji grzewczych i chłodniczych, przeznaczone do pracy ciągłej z automatyczną regulacją. Mimo podobnego przeznaczenia, występują między nimi pewne różnice w funkcjonalności i konstrukcji.

Konstrukcja i interfejs: Grundfos MAGNA3 to urządzenie o nieco większym stopniu zaawansowania – wyposażone jest w duży, czytelny wyświetlacz TFT oraz przyciski nawigacyjne (tzw. Grundfos Eye i menu okrężne). Umożliwia to intuicyjne przeglądanie ustawień i odczyt wielu informacji (moc chwilowa, przepływ, zużycie energii, temperatura, historię pracy itp.). Wilo Yonos MAXO stawia na prostotę – jeden duży zielony przycisk (za pomocą którego wybiera się tryb i wartość zadana) oraz diodowe wskazania. Choć nie pokazuje tak wielu danych co MAGNA3, to jego obsługa jest szybka i prosta, co doceni wielu instalatorów. Obie pompy mają wbudowaną elektronikę i nie wymagają dodatkowych sterowników.

Tryby pracy: Obydwa modele oferują podstawowe tryby Δp-c (stałe ciśnienie) i Δp-v (proporcjonalne). Pompa Grundfos MAGNA3 dodatkowo posiada tryb AUTOADAPT, w którym automatycznie dobiera optymalną charakterystykę pracy – jest to wyróżnik pomp Grundfosa, doceniany w instalacjach o zmiennym obciążeniu​. Pompa Wilo Yonos MAXO nie nazywa wprost trybu automatycznego, ale użytkownik może ręcznie ustawić preferowany tryb spośród dostępnych, a elektronika i tak płynnie moduluje prędkość w ramach wybranego schematu (stałe lub proporcjonalne ciśnienie)​. Dodatkowo, Yonos MAXO umożliwia przełączenie na trzy stałe biegi (n=const), co bywa pomocne w niektórych sytuacjach. W praktyce jednak oba urządzenia będą najczęściej pracować w trybach automatycznej regulacji ciśnienia, minimalizując zużycie prądu i hałas.

Wydajność i zakres zastosowania: Grundfos MAGNA3 występuje w wielu wariantach – od małych pomp 25-40 (4m) do bardzo dużych pomp flanszowych na duże przepływy (nawet DN100, 18m podnoszenia​). Wilo Yonos MAXO również ma kilka modeli o zróżnicowanych parametrach, choć portfolio może być nieco węższe niż serii MAGNA3. Generalnie oba te modele pokrywają zapotrzebowanie od małych instalacji komercyjnych i budynków wielorodzinnych, po średniej wielkości obiekty. Do typowego domu jednorodzinnego o mniejszym zapotrzebowaniu często wystarczą mniejsze modele pomp, np. pompa Wilo Yonos-PICO lub Grundfos ALPHA – one również są energooszczędne i tańsze, choć oferują trochę mniej zaawansowanych funkcji. Natomiast MAGNA3 i Yonos MAXO to przedstawiciele najwyższej klasy w kategorii standardowych pomp obiegowych (przeznaczonych raczej do większych instalacji lub dla wymagających użytkowników).

Zużycie energii: Obie pompy należą do klasy najbardziej efektywnych – ich EEI wynosi ≤ 0,20​, co oznacza najwyższą klasę energetyczną. Dzięki technologii silników ECM i inteligentnej regulacji, ich pobór mocy dostosowuje się do aktualnego zapotrzebowania. W praktyce oznacza to, że przez większość czasu pracują na częściowym obciążeniu, pobierając kilkanaście – kilkadziesiąt watów, a tylko przy szczytowym zapotrzebowaniu zbliżają się do swoich maksymalnych mocy (rzędu kilkuset watów dla największych modeli). Dodatkowo MAGNA3 ma funkcję monitorowania zużycia energii i energii cieplnej – można więc śledzić w menu ile kWh zużyła pompa i ile energii cieplnej przepompowała​. Yonos MAXO nie ma tak rozbudowanego licznika ciepła, ale również sygnalizuje bieżący pobór mocy (diody, ewentualnie kod).

Komunikacja i integracja: W nowoczesnych systemach BMS (Building Management System) coraz częściej integruje się pompy, by mieć nad nimi zdalny nadzór lub sterowanie. Grundfos MAGNA3 pod tym względem oferuje bardzo dużo – ma możliwość dołożenia modułów CIM do komunikacji w różnych protokołach (Modbus, Profibus, BACnet, LON itp.)​. Posiada też w standardzie sporo wejść/wyjść: analogowe wejście 0-10V (np. do zewnętrznego sterowania prędkością lub odczytu czujnika), wyjścia przekaźnikowe (alarm, załączenie) oraz wejścia cyfrowe (np. zdalne zatrzymanie, tryb ekonomiczny)​. Ponadto MAGNA3 ma wbudowaną łączność bezprzewodową na potrzeby parowania dwóch pomp w układzie dwupompowym (kaskada, rezerwa)​ oraz do komunikacji z aplikacją Grundfos GO (za pomocą modułu Bluetooth czy radiowego). Wilo Yonos MAXO jest pod tym względem prostszy – standardowo daje sygnał zbiorczej awarii (SSM) i ma możliwość dołączenia modułu komunikacyjnego Wilo-Connect, który pozwala włączyć pompę do systemu poprzez protokół HVAC (np. komunikacja analogowa 0-10V lub sygnały zbiorcze)​. Bardziej zaawansowane protokoły Wilo oferuje w wyższych modelach (np. Stratos MAXO). Jeśli więc planujemy integrację pompy z automatyką budynku, MAGNA3 daje więcej opcji „z pudełka”, a Yonos MAXO wymaga ewentualnie dodatkowego modułu, ale też zapewni podstawowe informacje.

Cena i wybór: Przy porównaniu nie sposób pominąć aspektu ekonomicznego. Z reguły pompy Grundfos MAGNA3 plasują się cenowo wyżej niż pompy Wilo Yonos MAXO o podobnych parametrach, co wynika z bardziej rozbudowanej funkcjonalności MAGNA3 (wyświetlacz TFT, licznik energii, komunikacja bez dodatkowych modułów). Jeśli budżet nie jest istotnym ograniczeniem i chcemy topowy produkt – Magna3 będzie świetnym wyborem ze względu na wszechstronność. Jeśli zależy nam na wysokiej efektywności, ale bez pewnych „wodotrysków”, to Yonos MAXO oferuje doskonały kompromis – nadal jest to pompa elektroniczna klasy premium, ale zaprojektowana z myślą o podstawowych potrzebach, dzięki czemu kosztuje mniej. Ostatecznie obie pompy wywodzą się od renomowanych producentów i charakteryzują się niezawodnością oraz długą żywotnością. Wybierając konkretny model, kierujmy się przede wszystkim wymaganym zakresem pracy (parametrami Q/H) oraz preferencjami co do sterowania i integracji.

Wskazówki dotyczące montażu i eksploatacji

Nawet najlepsza pompa nie spełni swojej roli, jeśli zostanie nieprawidłowo zainstalowana lub będzie źle użytkowana. Oto kilka wskazówek praktycznych, które warto mieć na uwadze:

• Poprawna instalacja: Montując pompę, zwróć uwagę na kierunek przepływu (oznaczony strzałką na korpusie) – musi zgadzać się z kierunkiem obiegu wody w instalacji. Wał silnika pompy powinien być ułożony poziomo (silnik nie może „wisieć” do góry ani w dół, bo może to prowadzić do gromadzenia się powietrza w korpusie i szybszego zużycia łożysk). Solidnie dokręć śruby mocujące pompę do kołnierzy lub nakrętki na złączkach, aby nie było wycieków, ale nie używaj nadmiernej siły, by nie uszkodzić uszczelnień.

• Lokalizacja w układzie: Typowo pompy obiegowe montuje się na powrocie (zimniejsza woda = chłodniejsza praca pompy) przed kotłem, za wszelkimi rozdzielaczami czy sprzęgłami hydraulicznymi. Jeśli w instalacji jest sprzęgło hydrauliczne lub duży zbiornik buforowy, pompę CO montujemy w obiegu pierwotnym (kocioł-sprzęgło) oraz osobne pompy na obiegach wtórnych (grzewczych). Ważne, aby w pobliżu pompy (na dopływie i odpływie) zamontować zawory odcinające – ułatwi to serwis lub wymianę pompy bez spuszczania całej wody z instalacji.

• Odpowietrzenie: Po zamontowaniu i zalaniu instalacji trzeba dokładnie odpowietrzyć zarówno instalację, jak i samą pompę. Wiele nowoczesnych pomp ma tryb odpowietrzania – warto z niego skorzystać (np. włączając na chwilę maksymalną prędkość lub dedykowany program). Jeśli pompa ma śrubę odpowietrzającą na przedniej pokrywie, można ją na chwilę poluzować przy wyłączonej pompie, aby uszło powietrze (uwaga na wodę!). Pompa zapowietrzona będzie głośna (bulgotanie, szum) i może ulec uszkodzeniu, jeśli pracuje długo bez przepływu.

• Zasilanie i sterowanie: Upewnij się, że pompa jest poprawnie podłączona elektrycznie – zgodnie ze schematem producenta. Jeśli pompa ma możliwość sterowania zewnętrznego (np. poprzez podłączenie do kotła lub sterownika), warto to wykorzystać. Np. kocioł może wyłączać pompę, gdy nie grzeje, lub przełączać ją w tryb ekonomiczny. Jeżeli nie mamy takiej automatyki, większość pomp może pracować ciągle na wbudowanych algorytmach – co jest w porządku, bo zużycie energii przy zamkniętych zaworach jest minimalne (pompa sama zwalnia). Unikaj jednak wyłączania pompy na dłuższy czas w sezonie grzewczym – ciągła cyrkulacja zapobiega lokalnemu wychłodzeniu wody i ewentualnemu zamarznięciu w rurach podczas mrozów.

• Eksploatacja i konserwacja: Pompy obiegowe nowej generacji nie wymagają praktycznie żadnej obsługi codziennej. Warto jednak co pewien czas rzucić okiem, czy na wyświetlaczu/diodach nie ma sygnalizacji błędu, czy pompa nie wydaje nietypowych dźwięków. Jeśli pompa pracuje cały rok (np. również do cyrkulacji CWU latem), raz na jakiś czas można sprawdzić, czy nie przybyło osadu w filtrze na dopływie – zapchany filtr może obniżyć przepływ. Po zakończeniu sezonu grzewczego nie odłączaj od razu zasilania pompy – wiele modeli wykonuje tzw. antyblokadę, czyli co pewien czas uruchamia się na moment, by nie doszło do zastania wirnika. Gdy pompa ma przerwę w pracy (np. latem), warto ją włączyć chociaż raz na miesiąc na parę minut, aby się przepłukała. Jeśli zdarzy się zablokowanie pompy (np. przez ciała obce lub osady), odłącz zasilanie, zamknij zawory i oczyść wirnik zgodnie z instrukcją – nie używaj do tego nadmiernej siły ani ostrych narzędzi.

Najczęstsze błędy przy wyborze i użytkowaniu pompy

Na koniec przyjrzyjmy się błędom, które zdarzają się inwestorom i użytkownikom przy doborze oraz eksploatacji pomp obiegowych:

• Nadmierne przewymiarowanie pompy: Często wychodząc z założenia „lepiej za mocna niż za słaba”, wybierana jest pompa znacznie przewyższająca wymagania instalacji. O ile pompa elektroniczna sama ograniczy swoją pracę, to przewymiarowanie skutkuje wyższym kosztem zakupu i minimalnie gorszą efektywnością (pompa może pracować w dolnym zakresie, gdzie sprawność silnika jest nieco niższa). Ponadto zbyt duża pompa przy awarii automatyki mogłaby łatwo uszkodzić instalację nadmiernym ciśnieniem. Lepiej dobrać model odpowiednio do potrzeb.

• Zbyt słaba pompa: Błąd rzadziej spotykany, ale jeśli ktoś zignoruje parametry i np. do rozległego domu z trzema kondygnacjami założy małą pompę 4-metrową, może mieć problemy z dogrzaniem najwyższych pięter lub odległych grzejników. Objawem zbyt słabej pompy jest także duża różnica temperatur między zasilaniem a powrotem (pompa nie nadąża krążyć wody) oraz wyłączanie palnika kotła przez termostat przegrzewu (kocioł szybko się nagrzewa, bo nie oddaje ciepła do instalacji). Jeśli pompa pracuje już na maksymalnej wydajności, a wciąż brakuje obiegu – niestety konieczna jest wymiana na mocniejszy model.

• Ignorowanie charakterystyki instalacji: Montaż nawet dobrej pompy nie rozwiąże problemów, jeśli instalacja jest nieodpowiednio wyregulowana hydraulicznie. Częsty błąd to brak kryzowania (dławienia) przepływów w rozległych instalacjach – w rezultacie część obiegów ma zbyt duży opór, a inne za mały, co powoduje, że do niektórych grzejników dociera za mało wody. Pompa pracuje wtedy np. na maksymalnej mocy, a i tak nie wszędzie płynie wystarczająco wody. Należy wyregulować przepływy zaworami na rozdzielaczach lub przy grzejnikach (ustawić nastawy wstępne). Pompa powinna pracować w dobrze zrównoważonym układzie – wtedy może zejść z obrotami i oszczędzać energię.

• Złe ustawienie trybu pracy: Użytkownicy czasem pozostawiają fabryczne ustawienia pompy, które nie zawsze są optymalne, albo wręcz przeciwnie – zmieniają tryb na niewłaściwy. Przykładowo, jeśli mamy typową instalację grzejnikową z termostatami, a pompa będzie pracować w trybie stałego ciśnienia na wysokim nastawie, to po zamknięciu większości zaworów będzie generować zbędnie wysokie ciśnienie, powodując szum. Dlatego warto upewnić się, że tryb jest dostosowany: do grzejników zwykle proporcjonalny, do podłogówki stały, do mieszanych instalacji – spróbować auto adaptacji. Błędem bywa też ustawienie zbyt niskiej wartości zadanej – np. ktoś ustawi pompę na 2 m, gdy instalacja potrzebuje 4 m; w takim przypadku odległe grzejniki nie grzeją. Pompa obiegowa ma często skok regulacji co 0,1 m (w nowoczesnych modelach), więc warto poobserwować instalację i ewentualnie skorygować nastawę o pół metra w górę czy w dół, aby znaleźć złoty środek między brakiem niedogrzania a hałasem.

• Brak konserwacji i złe warunki pracy: Choć pompy teoretycznie są bezobsługowe, to ignorowanie pewnych kwestii może skrócić ich żywotność. Przykładowo, jeśli w instalacji jest dużo zanieczyszczeń (rdza, szlam) i nie ma filtra przed pompą – wirnik może zostać uszkodzony lub zablokowany. Jeśli pompa pracuje w bardzo wysokiej temperaturze (powyżej dopuszczalnej, np. >110°C) lub na sucho (brak wody) – może ulec zatarciu. Bywa, że pompy zamontowane w wilgotnych pomieszczeniach korodują z zewnątrz lub dochodzi do uszkodzeń elektrycznych, jeśli nie są dobrze zabezpieczone przed zalaniem. Dlatego: zawsze montuj filtr, trzymaj się zakresów temperatur i ciśnień podanych przez producenta, zadbaj o suchą kotłownię, a pompa odwdzięczy się wieloletnią bezawaryjną pracą.

Podsumowanie

Wybór odpowiedniej pompy obiegowej do centralnego ogrzewania to inwestycja, która zaprocentuje efektywnym i bezproblemowym ogrzewaniem domu. Pompa obiegowa jest sercem instalacji – dba o to, by ciepło dotarło do każdego zakątka budynku. Przy doborze warto uwzględnić podstawowe parametry takie jak wydajność i wysokość podnoszenia, a także zwrócić uwagę na nowoczesne funkcje sterujące, które mogą znacząco ułatwić eksploatację i obniżyć koszty. W pierwszej części artykułu omówiliśmy najważniejsze kwestie w sposób przystępny – wiemy już, że dobra pompa CO powinna być dopasowana mocą do potrzeb, najlepiej energooszczędna i z automatyczną regulacją. W części drugiej zgłębiliśmy techniczne detale – dla tych, którzy chcą dokładnie przeanalizować charakterystykę swojej instalacji lub porównać konkretne modele (jak pompa Grundfos MAGNA3 i pompa Wilo Yonos MAXO). Mamy nadzieję, że teraz dobór pompy obiegowej nie ma przed Wami tajemnic.

Pamiętajmy, że ostateczny dobór modelu warto skonsultować z projektantem instalacji lub doświadczonym instalatorem, zwłaszcza w przypadku bardziej skomplikowanych układów. Dobra praktyka to korzystanie z narzędzi udostępnianych przez producentów (programy doboru online) lub z tabel zastępczych, jeśli wymieniamy starą pompę na nową. Unikajmy skrajności w doborze i postarajmy się wykorzystać możliwości, jakie dają nowoczesne technologie – a nasza instalacja grzewcza będzie działać oszczędnie, cicho i niezawodnie.

Sprawdź naszą ofertę pomp Grundfos i Wilo w sklepie – z pewnością znajdziesz model idealnie dopasowany do Twojej instalacji!
